Diodes Incorporated Pilote LED linéaire à faible chute de tension 36 V AL5819

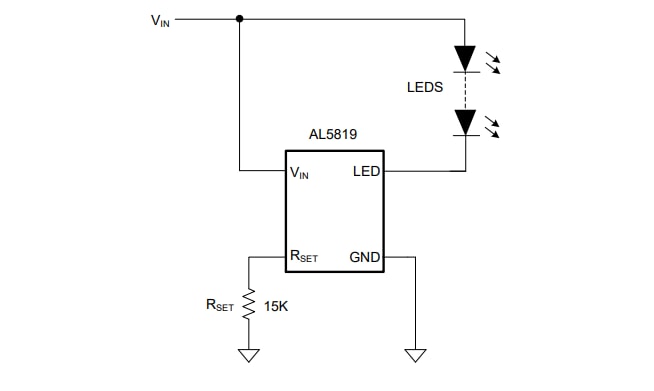

Le pilote LED linéaire à faible chute de tension 36 V AL5819 de Diodes Incorporated présente une excellente stabilité en température et une capacité de traitement du courant de sortie réglable. L'AL5819 définit le courant des LED avec des résistances de valeur standard, simplifiant la conception des pilotes LED linéaires et isolés ou non isolés. Le composant constitue une solution optimale pour fournir un courant constant pour une seule chaîne LED.

Le pilote LED linéaire à faible chute de tension 36 V AL5819 de Diodes Inc. utilise une sortie à drain ouvert qui peut basculer jusqu'à 36 V, ce qui lui permet de piloter de longues chaînes LED. La broche R_SET est située en dehors du chemin de courant de la LED et de la précision régulée tout en minimisant les frais généraux nécessaires pour réguler le courant de la LED. Cela entraîne une réduction de la dissipation de puissance par rapport aux pilotes LED linéaires traditionnels.

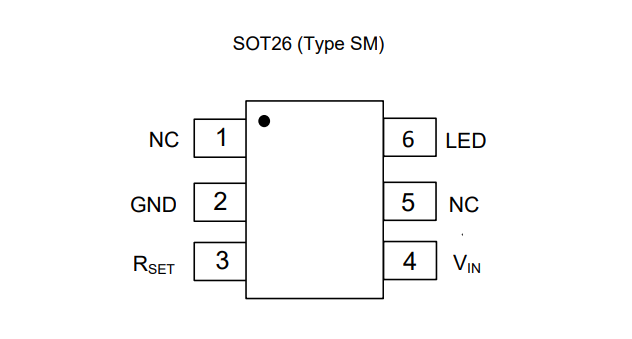

Le pilote LED AL5819 est logé dans le boîtier SOT26 (type SM).

Caractéristiques

Sortie à drain ouvert jusqu'à 36 V Vin
Plage de températures de -40 °C à +125 °C
ESD HBM de 5 kV pour la broche V_IN, ESD HBM de 2 kV sur toutes les autres broches
Aucun condensateur externe n'est requis pour un fonctionnement normal
Prend en charge la gradation LED via la broche Vin d'alimentation
Prend en charge la gradation LED via la commande R_SET
Connexion des composants en parallèle pour augmenter le courant de sortie

Tolérance de courant LED élevée de ±5 % à 30 mA
Faible tension de décrochage de 250 mV max à 60 mA sur la broche LED
Réjection d'alimentation élevée
Faible dérive de température
Repli thermique
Courant de sortie jusqu'à 100 mA
Totalement sans plomb et conforme à la directive RoHS
Composant « vert » sans halogène ni antimoine

Applications

Bandes LED
Lettres en chaîne et écrans LED
Éclairage architectural et paysager

Éclairage commercial dans les armoires réfrigérées, les présentoirs de produits surgelés et les distributeurs automatiques
Éclairage LED pour signalisation et décoration
