Diodes Incorporated Doubles capteurs de verrouillage à effet Hall AH396x
Les doubles capteurs de verrouillage à effet Hall AH396x de Diodes Incorporated sont des capteurs haute tension conçus pour les applications qui nécessitent une détection précise de la vitesse et de la direction. La conception est optimisée pour fonctionner sur une plage d’alimentation de 2,7 V à 27 V pour prendre en charge un large éventail d’applications exigeantes. Avec une architecture stabilisée par hacheur et un régulateur interne à bande interdite pour fournir une alimentation compensée en température pour les circuits internes, les capteurs AH3965/AH3966/AH3967 offrent des sorties de vitesse et de direction. En revanche, le AH3968 fournit deux sorties indépendantes à Q1 et Q2. Ces composants disposent d’une diode de blocage inverse avec une pince Zener sur l’alimentation pour la robustesse et la protection.
Caractéristiques
- Fonctionnement hall à double verrouillage avec sorties doubles (AH3968) ou sortie vitesse/direction (AH3965/AH3966/AH3967)
- Large plage de tension d’alimentation de 2,7 à 27 V
- Conception stabilisée par hacheur
- Haute stabilité de la température
- Dérive de point de commutation minimale
- Immunité améliorée au stress
- Protection de connexion inverse de polarité de batterie
- Protection de tension de crête transitoire
- Protection contre les sous-tensions (UVLO)
- Valeurs ESD élevées
- HBM : 5 kV
- CDM : 2 kV
- Plage de température de -40 °C à +125 °C
- boîtier TSOT25 (type A1)
- Complètement sans plomb et conforme à la directive RoHS
- Composant « vert » sans halogène ni antimoine
Applications
- Moteurs industriels
- Électroménager
- Pompes
- Détection de vitesse et de direction
- Détection de vitesse et de direction linéaires
- Détection de position angulaire
Caractéristiques techniques
- Plage de tension d’alimentation de fonctionnement de 2,7 V à 27 V, 40 V maximum
- Tension d’alimentation inverse maximale : -18 V
- Courant maximal : 50 mA
- Courant inverse maximal : -50 mA
- Distance standard de la plaque hall : 1,45 mm
- Plage de température de fonctionnement ambiante de -40 °C à +125 °C
- ESD maximale
- HBM : 5000 V
- CDM : 2000 V

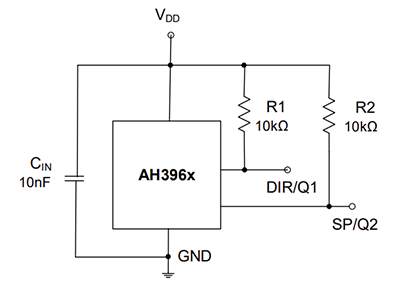

Circuit d'application standard
Schéma fonctionnel
Publié le: 2024-01-30
| Mis à jour le: 2024-02-27
