Diodes Incorporated Convertisseur Buck AP64200
Les convertisseurs Buck AP64200 de Diodes Incorporated offrent une large plage de tension d'entrée de 3,8 V à 40 V dans un boîtier SO-8EP (standard). L'AP64200 intègre pleinement un MOSFET de puissance côté haut de 150 mΩ et un MOSFET de puissance côté bas de 80 mΩ pour fournir une conversion CC-CC abaissée à haut rendement. Le composant AP64200 est facilement utilisé en minimisant le nombre de composants externes via le contrôle du mode de courant de crête.
Le convertisseur Buck AP64200 de Diodes Inc. présente une conception optimisée pour la réduction des interférences électromagnétiques (EMI).
Le convertisseur AP64200 dispose d'un système exclusif de pilote de grille pour résister à la sur-oscillation de nœud de commutation sans sacrifier les temps d'activation et de désactivation du MOSFET, ce qui réduit le bruit EMI rayonné à haute fréquence causé par la commutation du MOSFET. L'AP64200 dispose également d'un spectre à étalement de fréquence (FSS) avec une gigue de fréquence de commutation de ±6 %, ce qui réduit les EMI en ne permettant à l'énergie émise de rester dans une seule fréquence pendant une période prolongée.
Caractéristiques
- Tension d'entrée (VIN) de 3,8 V à 40 V
- Tension de sortie (VOUT) de 0,8 V à VIN
- Courant de sortie continu de 2 A
- Tension de référence : 0,8 V ±1 %
- Faible courant de repos de 25 µA (modulation de fréquence d'impulsion)
- Fréquence de commutation réglable de 100 kHz à 2,2 MHz
- Synchronisation d'horloge externe de 100 kHz à 2,2 MHz
- Efficacité jusqu'à 88 % à faible charge de 5 mA
- Conception exclusive de pilote de grille pour une meilleure réduction des EMI
- Spectre à étalement de fréquence (FSS) pour réduire les EMI
- Mode à faible taux de décrochage (LDO)
- Seuil d'activation de précision pour régler le verrouillage de sous-tension (UVLO)
- Circuit de protection
- Verrouillage de sous-tension (UVLO)
- Protection contre les surtensions en sortie (OVP)
- Limite de courant de crête cycle par cycle
- Arrêt thermique
- Totalement sans plomb et conforme à la directive RoHS
- Sans halogène ni antimoine
Applications
- Alimentations distribuées à bus de puissance
- Outils électroportatifs et imprimantes laser
- Gros et petit électroménager
- Systèmes audio domestiques
- Systèmes réseau
- Électronique grand public
- Points de charge multi-usages

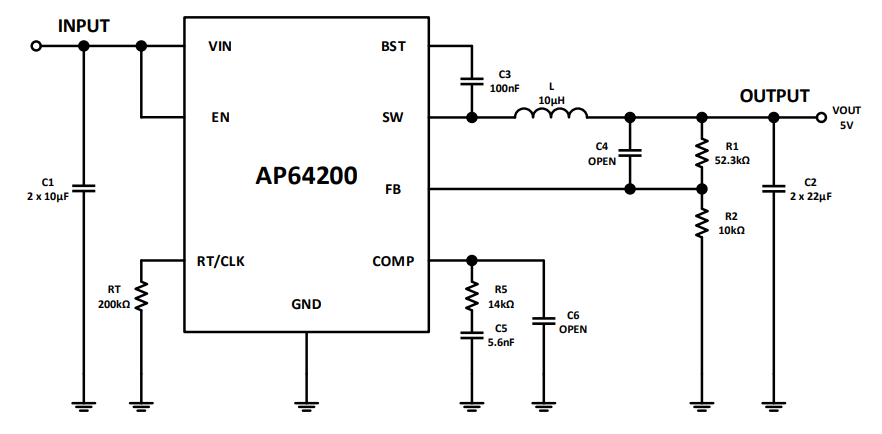

Circuit d'application standard
