Diodes Incorporated Convertisseurs Buck synchrones 3 A AP61300/AP61302

Les convertisseurs Buck synchrones 3 A AP61300/AP61302 3 A de Diodes Incorporated ont une large plage de tension d'entrée de 2,4 V à 5,5 V. Le composant intègre un MOSFET de puissance côté haut de 70 MΩ et un MOSFET de puissance côté bas de 50 MΩ. Ceci fournit une conversion CC-CC abaissée à haut rendement. Les AP61300/AP61302 peuvent minimiser le nombre de composants externes grâce à leur adoption du contrôle à temps constant (COT). Cela permet une réponse transitoire rapide, une stabilisation facile de la boucle et une faible oscillation de la tension de sortie. Le dispositif est disponible en boîtier SOT563.

Caractéristiques

  • VIN 2,4 V à 5,5 V
  • Tension de sortie (VOUT) de 0,6 V à VIN
  • Courant de sortie continue de 3 A
  • Tension de référence : 0,6 V ± 2 %
  • Faible courant de repos de 19 μA (modulation de fréquence d'impulsion)
  • Fréquence de commutation 2,2 MHz (VIN = 5 V, VOUT = 1,8 V)
  • Rendement jusqu'à 84 % à faible charge de 5 mA
  • Mode de fonctionnement programmable via EN
  • Modulation de fréquence d'impulsion
  • Modulation de largeur d'impulsion quelle que soit la charge de sortie
  • Mode à faible chute de tension (LDO)
  • Indicateur de bonne alimentation
  • AP61302
    • Circuit de protection
    • Verrouillage de sous-tension (UVLO)
    • Protection contre les surtensions (OVP) VIN
    • Limite de courant de crête
    • Limite d'intensité de creux
    • Arrêt thermique
    • Totalement sans plomb et conforme à la directive RoHS
    • Dispositif « vert » sans halogène ni antimoine
    • Pour les applications automobiles nécessitant un contrôle de changement spécifique (c'est-à-dire les pièces certifiées AEC-Q100/101/200,
      compatibles PPAP et fabriquées dans des installations certifiées IATF 16949)

Applications

  • Alimentations distribuées à bus de puissance 5 V
  • Gros et petit électroménager
  • Alimentations FPGA, DSP et ASIC
  • Caméras vidéo en réseau
  • Routeurs sans fil
  • Électronique grand public
  • Points de charge multi-usages

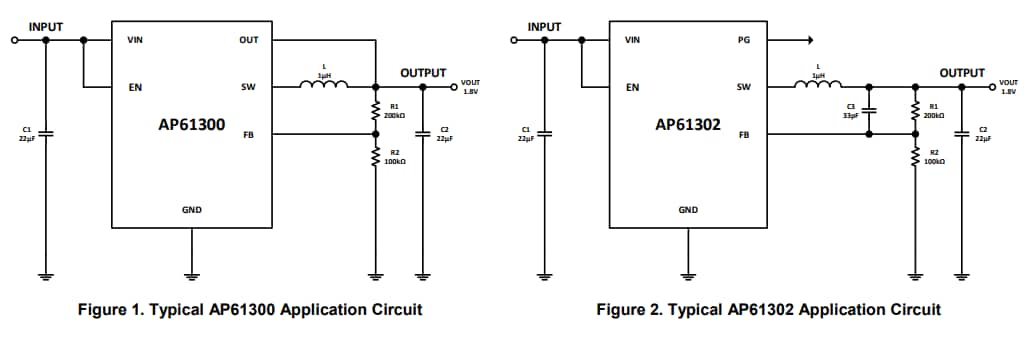

Circuit d'application standard

Diodes Incorporated Convertisseurs Buck synchrones 3 A AP61300/AP61302
Publié le: 2021-01-28 | Mis à jour le: 2022-03-11
