CUI Inc Convertisseurs CC-CC isolés 200 W PRQ200W-D

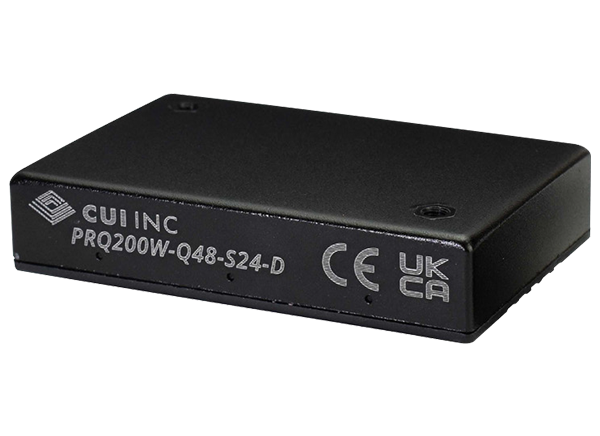

Les convertisseurs CC-CC isolés 200 W PRQ200W-D de CUI Inc. sont des convertisseurs quart de brique logés dans un boîtier en alliage d'aluminium entièrement encapsulé avec un fond en plastique noir et un indice UL 94V-0. Ces convertisseurs CC-CC haute puissance offrent une certification EN 62368-1 avec un rendement pouvant atteindre 91 % et une plage d'entrée ultra-large 4:1. Les convertisseurs CC-CC isolés 200 W PRQ200W-D de CUI Inc. sont idéaux pour les applications de données, de télécommunications, de robotique et industrielles où une grande quantité de puissance est nécessaire dans un boîtier compact.

Caractéristiques

  • Boîtier quart de brique avec un brochage aux normes de l'industrie, boîtier DIP
  • Plage de tensions d'entrée ultra large 4:1
  • Sortie régulée simple
  • Rendement élevé jusqu'à 91 %
  • Commande marche/arrêt à distance
  • Protection de la sortie contre les surtensions, les surintensités, les surchauffes et les courts-circuits
  • Boîtier blindé à cinq faces
  • Disponible avec un dissipateur thermique ou une plaque de base
  • Certifié EN 62368-1
  • Conforme à la directive RoHS

Applications

  • Données
  • Télécommunications
  • Robotique
  • Industriel

Caractéristiques techniques

  • Tension d'entrée
    • 48 VCC standard
    • Plage de 18 VCC à 75 VCC
  • Plage de surtension d'entrée de -0,7 VCC à 90 VCC
  • Sortie isolée 200 W
  • Plage de tension de sortie de 5 VCC à 48 VCC
  • Courant de sortie maximal de 4,2 A à 40,0 A
  • Fréquence de commutation standard de 250 kHz
  • ±3 % de réponse transitoire standard
  • Coefficient de température ±0,03 %/°C
  • Isolation 2 250 VCC
  • Ondulation et bruit maximum de 250 mVp-p ou 300 mVp-p
  • Plage de rendement de 88 % à 91 %
  • Résistance d'isolation minimale : 100 MΩ
  • Capacité d'isolation de 2 200 pF
  • Plages de température
    • Fonctionnement de -40 °C à +85 °C
    • Stockage entre -55 °C et +125 °C
    • Plage d'humidité de stockage de 5 à 95 %, sans condensation
  • Dimensions
    • 61.8mm x 40.2mm x 12.7mm
    • 62,0 mm x 56,0 mm x 14,6 mm avec plaque de base
    • 61,8 mm x 40,2 mm x 27,7 mm avec dissipateur de chaleur
  • Refroidissement par convection naturelle
  • Inflammabilité nominale UL 94V-0
