Solution CXA de Cree

La solution CXA de Cree offre tous les composants clés nécessaires pour que les différentes conceptions soient compatibles, ce qui permet un gain de temps et évite de se poser des questions. Commencez par sélectionner la matrice LED CXA qui offre la plage de sortie des lumens souhaitée. Puis choisissez parmi différents supports mécaniques, optiques, entraînements et dissipateurs de chaleur compatibles avec la matrice LED CXA sélectionnée : choisissez celui qui est le plus adapté à la conception. Aujourd'hui, la solution CXA de Cree facilite la mise en place d'un plafonnier à LED.

LED CXA
Alimentations électriques
Supports
Optiques

Matrices LED Cree XLamp® CXA : matrices LED d'éclairage à efficacité maximale

Les matrices LED XLamp CXA de Cree procurent un flux très lumineux et efficace dans une famille de composants uniques et faciles à utiliser. Optimisées pour simplifier les conceptions et réduire le coût des systèmes, les matrices LED CXA de Cree procurent des performances au niveau des systèmes de 500 à plus de 10 000 lumens et sont idéales pour les applications de plafonniers. Les matrices LED CXA sont disponibles en températures de couleur EasyWhite®, fournissant la meilleure uniformité de couleur de toute l'industrie des LED. Les matrices LED CXA ne nécessitent pas de soudure par refusion et sont conçues pour être utilisées en tant que composant unique dans une conception LED, imitant l'aspect du filament unique des produits d'éclairage traditionnels. Un composant unique signifie une conception, une fabrication et une gestion des stocks simplifiées, permettant à l'utilisateur de réduire les délais de commercialisation et les coûts de production.

La nouvelle famille CXA offrent six nouvelles matrices LED CXA—CXA1507, CXA1512, CXA2520, CXA2530, CXA2540 et CXA3050—proposant différents niveaux de lumens dans trois tailles de boîtiers et tailles d'optiques, disponibles en options IRC de 80 et 90 minimum, permettant de faciliter l'expansion des portefeuilles de produit et des ensembles de données LM-80 6 000 heures disponibles pour toutes les matrices LED CXA afin d'accélérer le processus d'approbation des produits ENERGY STAR® ou DesignLights Consortium.
En savoir plus

Référence pièce	Image	Diamètre de la source optique	Plage de sortie des lumens	Courant max.	Angle de vision	Ressources supplémentaires
CXA1304		6 mm	500-900 lm	1 000 mA (9 V) 250 mA (37 V)	115°	Fiche technique Mise en bac et étiquetage Conception de référence GU10
CXA1310		6 mm	1 400 - 2 700 lm	700-1 050 mA (18 V) 350-525 mA(36 V)	115°	Fiche technique Conception de référence GU10 Mise en bac et étiquetage
CXA1507 En savoir plus		9 mm	550-840 lm	375 mA	115°	Fiche technique Soudure et manipulation Conception de référence
CXA1512 En savoir plus		9 mm	1 120 - 1 485 lm	500 mA	115°	Fiche technique Soudure et manipulation
CXA1520 En savoir plus		15,85 mm	1 710 lm	500 mA	115°	Fiche technique
CXA1820 En savoir plus		17,85 mm	2 260 lm	550 mA	115°	Fiche technique
CXA1850		12 mm	6 000 - 9 400 lm	1 400 - 2 100 mA	115°	Fiche technique Stockage et étiquetage
CXA2520 En savoir plus		19 mm	1 590 - 2 420 lm	1 250 mA	115°	Fiche technique Soudure et manipulation Conception de référence
CXA2530 En savoir plus		19 mm	2 260 - 3 680 lm	1 500 mA	115°	Fiche technique Soudure et manipulation Conception de référence
CXA2540 En savoir plus		19 mm	4 420 - 5 432 lm	2 100 mA	115°	Fiche technique Soudure et manipulation Conception de référence
CXA2590		19 mm	8 000 - 15 600 lm	1 200 - 1 800 mA	115°	Fiche technique Stockage et étiquetage

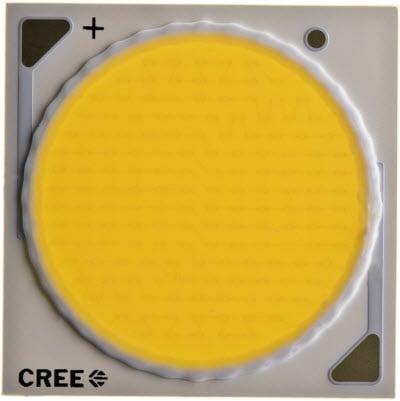

CXA3050 En savoir plus		23 mm	5 477 - 6 299 lm	2 500 mA	115°	Fiche technique Soudure et manipulation
CXA3070 En savoir plus		27,35 mm	7 390 lm	1 925 mA	115°	Fiche technique

Alimentations Mean Well & RECOM

Alimentations Mean Well

Pour utilisation avec Cree	Référence pièce	Ressources supplémentaires	Tension d'entrée	Puissance nominale de sortie	Tension de sortie	Courant direct
CXA1512, CXA2520, CXA2530, CXA1304 (9V)	APC-16-350	Fiche technique	De 90 V CA à 264 V CA, De 127 V CC à 370 V CC	16,8 W	De 12 V CC à 48 V CC	350 mA
CXA1512, CXA2520, CXA2530, CXA1304 (9V)	LPC-20-350	Fiche technique	De 90 V CA à 264 V CA, De 127 V CC à 370 V CC	6 W	De 9 VCC à 48 VCC	350 mA
CXA2520, CXA2530, CXA2540 (9V), CXA1310, CXA1850, CXA2590	APC-35-700	Fiche technique	De 90 V CA à 264 V CA, De 127 V CC à 370 V CC	35 W	De 15 V à 50 V	700 mA
	LPC-35-700	Fiche technique	De 90 V CA à 264 V CA, De 127 V CC à 370 V CC	34 W	De 9 VCC à 48 VCC	700 mA
	CEN-60-48	Fiche technique	De 90 V CA à 295 V CA, De 127 V CC à 417 V CC	62,4 W	48 V CC	1 050 mA
	HLG-60H-48A	Fiche technique	De 90 V CA à 305 V CA, De 127 V CC à 431 V CC	62,4 W	48 V CC
	HLN-60H-48A	Fiche technique	De 90 V CA à 305 V CA, De 127 V CC à 431 V CC	60 W	48 V CC
	HVGC-150-1050A	Fiche technique	De 180 V CA à 528 V CA, De 254 V CC à 747 V CC	150,15 W	15 - 143 V
CXA2540, CXA2590	CEN-75-48	Fiche technique	De 90 V CA à 295 V CA, De 127 V CC à 417 V CC	75,36 W	48 V CC	1 400 mA
CXA2540, CXA2590	HVGC-150-1400A	Fiche technique	De 180 V CA à 528 V CA, De 254 V CC à 747 V CC	149,8 W	De 12 V à 107 V	1 400 mA

En savoir plus sur Alimentations LED Mean Well

Alimentations RECOM Lighting

Pour utilisation avec Cree	Référence pièce	Ressources supplémentaires	Tension d'entrée	Puissance nominale de sortie	Tension de sortie	Courant direct
CXA1512, CXA2520, CXA2530, CXA1304, CXA1850	RACD20-350/277	Fiche technique	De 90 V CA à 305 V CA	20 W	De 28 V à 57 V	350 mA
CXA1512, CXA2520, CXA2530, CXA1304, CXA1850	RACD20-350	Fiche technique	De 90 V à 264 V	20 W	De 6 V à 56 V	350 mA
CXA2520, CXA2530, CXA1304, CXA1850	RACD20-500/277	Fiche technique	De 90 V CA à 305 V CA	20 W	De 20 V à 40 V	500 mA
CXA2520, CXA2530, CXA1304, CXA1850	RACD20-500	Fiche technique	De 90 V à 264 V	20 W	De 6 V à 40 V	500 mA
CXA2520, CXA2530, CXA2540, CXA1310, CXA1850	RACD25-700P	Fiche technique	De 90 V CA à 295 V CA, De 127 V CC à 417 V CC	25 W	De 21 V à 36 V	700 mA
CXA2520, CXA2530, CXA2540, CXA1310, CXA1850	RACD60-1050/IP67	Fiche technique	De 90 V à 264 V	60 W	De 38 V à 54 V	1 050 mA

En savoir plus sur les Pilotes de LED RACD RECOM Lighting

Supports de LED Molex et TE Connectivity

Pour utilisation avec Cree	Référence pièce	Fabricant	Ressources supplémentaires	Installation	Méthode de raccordement du câble	Dimensions (L x l x H)
CXA1304, CXA1310, CXA1850, CXA2590	2-2154857-2	TE Connectivity	Fiche technique	Montage des vis n°4 ou M3	Contacts électriques insérés	13,35 x 13,35 mm
CXA1507, CXA1512	180560-0001	Molex	Fiche technique En savoir plus	Montage des vis MM2.5	Wire Trap à insertion de fil libérable	26,5 x 33 x 4,5 mm
CXA1507, CXA1512	5-2154874-2	TE Connectivity	Fiche technique En savoir plus	Montage des vis M3	Contacts électriques insérés	16,5 x 16,5 x 3,7 mm
CXA2520, CXA2530, CXA2540	180720-0001	Molex	Fiche technique En savoir plus	Montage des vis M3	Wire Trap à insertion de fil libérable	44 x 30,5 x 4,5 mm
CXA2520, CXA2530, CXA2540, CXA2590	5-2154874-3	TE Connectivity	Fiche technique En savoir plus	Montage des vis M3	Contacts électriques insérés	24,15 x 24,15 x 3,7 mm
CXA2520, CXA2530, CXA2540	180720-0002	Molex	Fiche technique En savoir plus	Montage des vis M3	Wire Trap à insertion de fil libérable	44 x 30,5 x 4,5 mm
CXA2520, CXA2530, CXA2540	180810-0001	Molex	Fiche technique En savoir plus	Montage des vis M3	Wire Trap à insertion de fil libérable	50 x 6,65 mm
CXA1304, CXA1310	Série 180555	Molex	Fiche technique En savoir plus	Pre-perforés	Pré-câblés	13,35 x 13,35 mm

Réflecteurs et lentilles Ledlink, Carclo et Ledil

Lentilles Carclo

Pour utilisation avec Cree	Référence pièce Carclo	Ressources supplémentaires	Type	Forme	Couleur	Type de faisceau	Dimensions (Diamètre x Hauteur)
CXA1507, CXA1512	10755	Fiche technique	Lentille	Ronde	Transparente	Serrée	30 x 15,15 mm
CXA1507, CXA1512	10756	Fiche technique	Lentille	Ronde	En verre dépoli	Serrée	30 x 15,15 mm
CXA1507, CXA1512	10757	Fiche technique	Lentille	Ronde	En verre dépoli	Moyenne	30 x 15,15 mm
CXA1507, CXA1512	10758	Fiche technique	Lentille	Ronde	En verre dépoli	Large	30 x 15,15 mm

Lentilles et réflecteurs Ledil

Pour utilisation avec Cree	Référence pièce Ledil	Ressources supplémentaires	Type	Forme	Couleur	Angle de vision	Dimensions (Diamètre x Hauteur)
CXA1507, CXA1512	CN13990SAGAHBIPW	Fiche technique	Lentille	Ronde	Blanche	58°	50 x 12 mm
	F13671ANGERZLENS	Fiche technique	Lentille	Ronde	-	-	47 x 16,5 mm
	FN13323STELLAA	Fiche technique	Lentille	Ronde	Noir	-	90 x 22 mm
	C12500_MIRA-M	Fiche technique En savoir plus	Lentille	Ronde	Transparente	28°	32,4 x 14,7 mm
	C12501_MIRA-W		Lentille	Ronde	Transparente	38°	32,4 x 14,7 mm
	C12502_MIRA-WW		Lentille	Ronde	Transparente	58°	32,4 x 14,7 mm
	C10918_BRIDGET-S	Fiche technique	Réflecteur	Hexagonal	Métal	33°	22,6 x 12,8 mm
	C10920_BRIDGET-W	Fiche technique	Réflecteur	Hexagonal	Métal	65°	22,6 x 12,8 mm
	CN12638_LENINA-S	Fiche technique En savoir plus	Réflecteur	Ronde	Métal	16°	74 x 46,95 mm
	CN12639_LENINA-M		Réflecteur	Ronde	Métal	28°	74 x 46,95 mm
	CN12640_LENINA-W		Réflecteur	Ronde	Métal	50°	74 x 46,95 mm
	CN13170_LENA-WAS-DL	Fiche technique	Réflecteur	Rectangulaire	Métal	Asymétrique	111 x 39 mm
CXA1850	Série Angelina	Fiche technique	Réflecteur	Ronde	Métal	17°, 28°, 45°	82 x 31 mm
CXA2590	Série Mirella-50	Fiche technique	Réflecteur	Ronde	Revêtement métallique, PC	De 20° à 35°	H 23,9 mm

Lentilles LedLink Optics

Pour utilisation avec Cree	Référence pièce	Ressources supplémentaires	Type	Forme	Couleur	Angle de vision	Dimensions (Diamètre x Hauteur)
CXA2520, CXA2530	LL01ED-ABX24L06	Fiche technique En savoir plus	Lentille	Ronde	Transparente	24°	75,8 x 24,35 mm
CXA2520, CXA2530	LL01ED-ABX38L06	Fiche technique En savoir plus	Lentille	Ronde	Transparente	38°	75,8 x 24,35 mm
CXA2520, CXA2530	LL01ED-ASA24L06-P	Fiche technique En savoir plus	Lentille	Ronde	Transparente	24°	90,6 x 22 mm
CXA2520, CXA2530	LL01ED-ASA38L06-P	Fiche technique En savoir plus	Lentille	Ronde	Transparente	38°	90,6 x 22 mm
