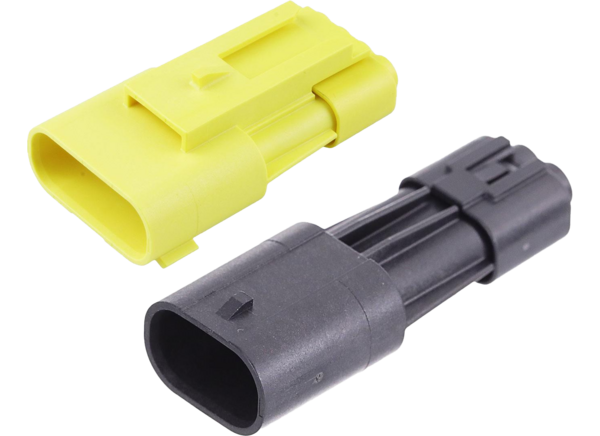

Molex Connecteurs de couleur fil-à-fil étanches 3,6 mm Squba
Les systèmes de connecteurs fil-à-fil à pas hermétique de 3,6 mm Squba Molex assurent un alignement et un couplage corrects avec les options de connecteurs colorés. Les connecteurs se fixent solidement au panneau, ce qui fournit stabilité et sécurité. Le système de connecteurs se caractérise par une flexibilité de conception avec des boîtiers de connecteurs femelles et des fiches couplées pour répondre aux besoins pour les applications à 3, 5, 7 et 9 circuits. Les systèmes de connecteurs fil-à-fil à pas étanche de 3,6 mm Squba de Molex offrent un degré d'étanchéité IP68 et sont parfaitement adaptés aux applications grand public, les véhicules utilitaires et l’automatisation industrielle.
Caractéristiques
- Garantit un alignement et un couplage corrects avec les options de connecteurs de couleur
- Fixe solidement le Connecteur au panneau
- Câble UL1230-rated
- Assure la stabilité et la sécurité du Connecteur
- Offre une flexibilité de conception pour les besoins de circuits 3, 5, 7 et 9
- Offre un boîtier de connecteur femelle et de fiche couplée pour répondre aux besoins de conception
- Fournit une classification IP68-sealed ; empêche la pénétration de poussière et d’eau
Applications
- Équipement de distribution de liquide
- Appareils ménagers
- Équipement paysager
- Marines
- Câblage sous le tableau de bord
- Éclairage
- CVC
- ATV
- Véhicules
- Robotique
- Machines et moteurs industriels
- Équipements/installations de transformation alimentaire
- Contrôleurs industriels
Caractéristiques techniques
- Diamètre 1,5 mm à 2,4 mm
- Section de fil comprise entre 20 AWG et 16 AWG
- Plage de tension maximale 600 V
- Courant nominal maximal 14 A
- Résistance de contact 10 mΩ
- Fuite de tension de résistance diélectrique < 5 mA
- Résistance d’isolement min. 100 MΩ
- Force d'accouplement maximale 45 N
- Durabilité maximale 10 cycles
- Plage de température de fonctionnement de -40 °C à +105 °C
- Classification IP68
- Conforme aux directives RoHS et Glow Wire
