Amphenol Sine Systems Connecteurs PCB à joint supérieur Série ATS™
Les connecteurs PCB à joint supérieur série ATS™ d’Amphenol Sine Systems sont des connecteurs PCB rectangulaires en plastique parfaits pour les applications en environnement difficile. Les connecteurs disposent d’un système de verrouillage intégré, qui garantit une connexion électrique et mécanique sécurisée. La série ATS fournit un indice IP67/69K en état couplé et cinq configurations de connecteurs fiche/connecteur femelle différentes. Les connecteurs PCB à joint supérieur série ATS d’Amphenol Sine Systems utilisent des contacts à 3 crochets conçus avec précision. Ces connecteurs sont conformes à la directive RoHS et idéaux pour les machines agricoles, les automobiles, l’armée, les nouvelles énergies, les chemins de fer, la navigation et d’autres applications d’interconnexion.
Caractéristiques
- Classifié IP67/69K en état de couplage
- Le verrouillage de couplage intégré garantit une connexion sécurisée
- Utilise des contacts à 3 crochets conçus avec précision
- Cinq configurations de connecteurs de fiche et de connecteur femelle différentes
- Disponible en options de détrompage A et B
- Compatible avec les produits standards existants à l’échelle de l’industrie
- Conforme à la directive RoHS
Applications
- Environnements difficiles
- Machines agricoles
- Voitures
- Militaire
- Énergie nouvelle
- Chemins de fer
- Navigation
- Autres applications d’interconnexion
Caractéristiques techniques
- Alliage de cuivre, matériau de contact plaqué or
- Corps du boîtier thermoplastique
- Matériau d’étanchéité en élastomère Silicone
- courant nominal max. 7,5 A
- tension nominale max. 250 VCA/VCC
- 500 cycles d'insertion-extraction
- résistance de contact < 11 mΩ
- Résistance d’isolation minimale de 1 000 MΩ à 500 VCC
- Fuite de courant de 2 mA sous 1 500 VCA
- Jauge de fil de 18 AWG à 30AWG
- Plage de température de fonctionnement de -55°C à +125°C
Ressources supplémentaires
outils accessoires

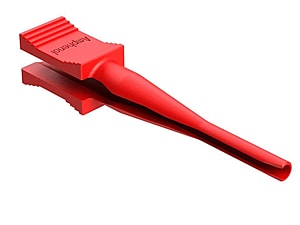

Le ISRT20 est un outil d’insertion de contact. L’outil a une taille de boîtier de 8 mm x 8 mm x 45 mm et une couleur rouge distincte. Le ISRT20 est idéal pour une utilisation avec les contacts de taille 20 RT.

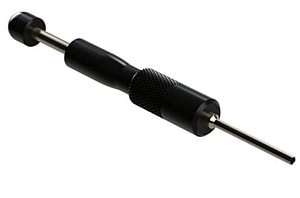

Le QXRT20-ATS26P est un outil d’extraction de contact. Cet outil est destiné à être utilisé avec les contacts de taille 20 RT.

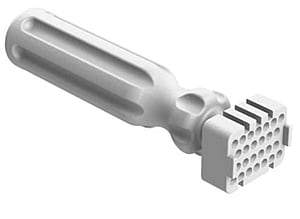

Le FT-ATS26P est un outil de fixation d’installation pour les connecteurs automobiles ATS04-26Px.
Marque
Publié le: 2024-01-08
| Mis à jour le: 2025-01-14
