Stewart Connector / Cinch Connectivity Solutions Manchon d'épissure de câble blindé sans outil Cat 6a
Le manchon d'épissure de câble blindé Stewart Connector / Bel sans outil Cat 6a est conçu pour créer des connexions faciles entre les câbles de brassage et les câbles d'installation pour les applications en point de consolidation ou pour les liaisons de bout en bout jusqu'à des performances de catégorie 6a. Cela permet une connexion directe sans avoir besoin de coupleurs/connecteurs RJ45 aux deux extrémités. Le manchon d'épissure de câble sans outil Cat 6a peut être fixé au mur ou au plafond avec le réducteur de tension et le support de montage inclus. Le coupleur se termine par un fil solide ou torsadé, fournit des configurations de câblage T568A ou T568B et accepte des fils de 26 AWG à 22 AWG.
Caractéristiques
- Conçu pour créer des connexions faciles entre les câbles de brassage et les câbles d'installation pour les applications de point de consolidation ou pour les liaisons de bout en bout
- Inclut un réducteur de tension et un support de montage à fixer au mur ou au plafond
- Assemblage facile sans outils spéciaux
- Fournit des configurations de câblage T568A ou T568B
- Se raccorde à un fil solide ou torsadé
Caractéristiques techniques
- Valeurs physiques
- Boîtier en alliage de zinc, entièrement blindé
- IDC alliage de bronze phosphoreux avec revêtement en étain 100 µ"
- Données mécaniques
- Calibre de fil IDC 26 AWG à 22 AWG, solide ou torsadé
- Un AWG plus petit ne peut pas être utilisé dans un IDC précédemment utilisé
- Caractéristiques électriques
- Résistance d'isolation minimale de 500 mΩ à 100 VCC
- Tension de tenue diélectrique CEI 60603-7
- Crête 1 000 VCC ou CA, contact à contact
- Contact crêtevers blindage de 1 500 V CC ou CA

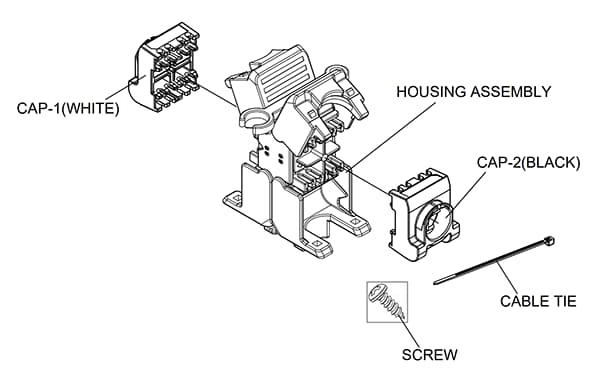

Vue agrandie
