Cinch Connecteurs Sub-D micro-D en plastique
Les connecteurs Sub-D micro-D en plastique de Cinch présentent une coque discrète entièrement en plastique, idéale pour les applications légères où aucun blindage n'est nécessaire. La fiche et la socket sont toutes deux proposées dans les positions 9, 15, 21, 25, 31, 37 et 51. Ces connecteurs présentent un contact à broche torsadée fabriqué à partir d'un câble à ressort miniature de précision avec une pointe soudée pour une durabilité accrue. Les styles de terminaison de la série DCDA incluent la borne en coupelle, le fil solide non isolé et le fil toronné isolé. Les styles de terminaison pour la série M83513 sont borne en coupelle, fil solide plaqué or ou fil toronné isolé. Des options supplémentaires incluent des connecteurs Cinch conçus selon les normes MIL-DTL-83513/MIL-C-83513.
Les outils et le matériel micro-D comprennent des vis de calage, des montants de calage, des écrous, des clips et des rondelles. Les vis de levage présentent une résistance à la traction minimale de 125 000 ps et sont fabriquées en acier non magnétique résistant à la corrosion. Le support réglable en hauteur et les écrous sont en acier résistant à la corrosion selon ASTM A484/A484M et soit ASTM A276, soit ASTM A582/A582M. La pince et les rondelles sont en acier résistant à la corrosion selon ASTM A484/A484M.
Caractéristiques
- Contact à broches torsadées pour une durabilité longue durée
- Boîtier économique entièrement en plastique pour les applications légères où aucun blindage n'est nécessaire
- Boîtier à profil mince
- Fiche et prise disponibles en 9, 15, 21, 25, 31, 37 et 51 positions
- Types de terminaison
- DCDA : borne en coupelle, câble plein non isolé et fil torsadé isolé
- M83513 : borne en coupelle, fil solide plaqué or et fil torsadé isolé
- Les options comprennent les connecteurs MIL-DTL-83513 / MIL-C-83513

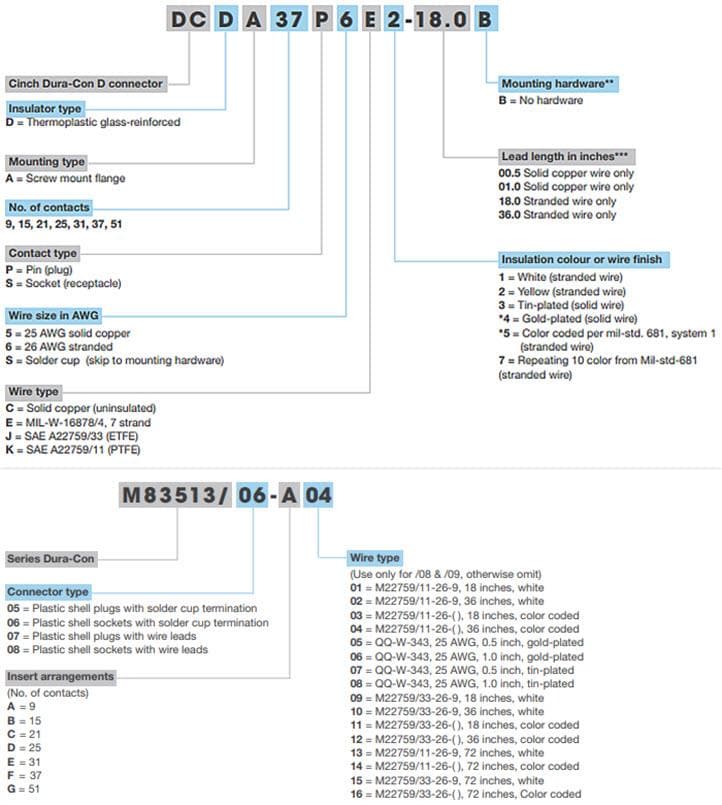

Options de commande
Ressources supplémentaires
