Broadcom Série Mini Link 820 nm HFBR-14xxZ et HFBR-24xxZ
La série de composants série Mini Link 820 nm HFBR-14xxZ et HFBR-24xxZ de Broadcom est conçue pour fournir des liaisons de communication optiques rentables et haute performance pour les systèmes d'information et les applications industrielles ayant des distances de liaison de plusieurs kilomètres. Le HFBR-24x6Z, combiné à un récepteur analogique 125 MHz, permet d'obtenir des débits de données allant jusqu'à 160 Mbaud.
Les émetteurs et récepteurs sont directement compatibles avec les connecteurs au « standards de l'industrie » les plus courants : ST, SMA, SC et FC. Les dispositifs sont entièrement spécifiés avec plusieurs tailles de fibre, y compris 50/125 μm, 62,5/125 μm, 100/140 μm et 200 μm.
Les séries Miniature Link 820 nm HFBR-14xxZ et HFBR-24xxZ sont disponibles dans différentes options. Par exemple, les émetteurs avec l'option de protection améliorée P offrent une résistance DES pour les broches. La solution intégrée HFBR-141xPxZ incorpore une diode Zener en parallèle avec la LED.
L'émetteur haute puissance HFBR-14x4Z de Broadcom et le récepteur HFBR-24x6Z de 125 MHz s'associent pour fournir une solution de duplex optimisée pour le 100BASE-SX. Le 100BASE-SX est un standard Ethernet rapide (100 Mb/s) à 850 nm sur fibre multimode.
Caractéristiques
- Conforme à la directive RoHS
- Émetteurs et récepteurs à faible coût
- Choix des ports ST, SMA, SC ou FC
- Technologie de longueur d'onde de 820 nm
- Débits de signal jusqu'à 160 Mbaud
- Compatible avec les fibres de silice gainées de plastique (PCS) de 50/125 μm, 62,5/125 μm, 100/140 μm et 200 μm
- Distances de liaison pouvant atteindre plusieurs kilomètres
- Connexions ST répétables sous 0,2 dB standard
- Conception d'accès optique unique pour un couplage efficace
- Soudure par vague et bras-transfert
- Aucun matériel de montage sur carte requis
- Plage de température de fonctionnement large de -40 °C à +85 °C
- Option d'accès conducteur
Applications
- Ethernet rapide 100BASE-SX sur 850 nm
- Conversion média/fibre, commutateurs, routeurs, concentrateurs et cartes réseau sur 100BASE-SX
- Réseaux locaux
- Liens entre l'ordinateur et les périphériques et liens avec le moniteur de l'ordinateur
- Liens pour connexion croisée numérique
- Liens pour commutateur de bureau central / PBX
- Liens vidéo
- Modems et multiplexeurs
- Convient aux systèmes Tempest
- Liens de contrôle industriel
Récepteurs optiques associés
Broadcom AFBR-24xxZ Optic Receivers
High EMC resistance and high sensitivity where over temperatures are achievable.
Produits disponibles
- Option C (option de récepteur de port conducteur)
- Conçu pour résister à des décharges électrostatiques (DES) de 25 kV sur leport optique
- Réduit considérablement l'effet du brouillage électromagnétique (EMI) sur la sensibilité du récepteur
- Permet au concepteur de séparer les masses du signal et du port conducteur
- Recommandé pour une utilisation dans les environnements bruyants
- Disponible uniquement sur les récepteurs de style d'accès ST fileté
- Le port conducteur est connecté aux broches 1, 4, 5 et 8 via le chemin du port de mise à la terre
- Option M (option d'accès métallique)
- Connecteur femelle aluminium nickelé
- Conçu pour résister à une décharge électrostatique (DES) de 15 kV sur leport optique
- Réduit considérablement l'effet du brouillage électromagnétique (EMI) sur la sensibilité du récepteur
- Permet au concepteur de séparer les masses du signal et du port métallique
- Recommandé pour une utilisation dans des environnements très bruyants
- Disponible sur les ports ST et ST filetés
- Le port métallique est connecté aux broches 1, 4, 5 et 8 via le chemin de mise à la terre du port
- Option P (option de protection améliorée)
- Conçu pour résister à des décharges électrostatiques (DES) plus élevées sur les broches (HBM classe 1C)
- Option T (option d'accès fileté)
- Permet de monter les composants d'accès de style ST sur un panneau
- Compatible avec toutes les fermetures de courant des connecteurs multimodes ST
- Les dimensions mécaniques sont conformes à MIL-STD-83522/13
- L'épaisseur de paroi maximale lors de l'utilisation des écrous et des rondelles du kit de matériel HFBR-4411Z est de 2,8 mm
- Disponible sur tous les ports ST
Configuration circuit standard

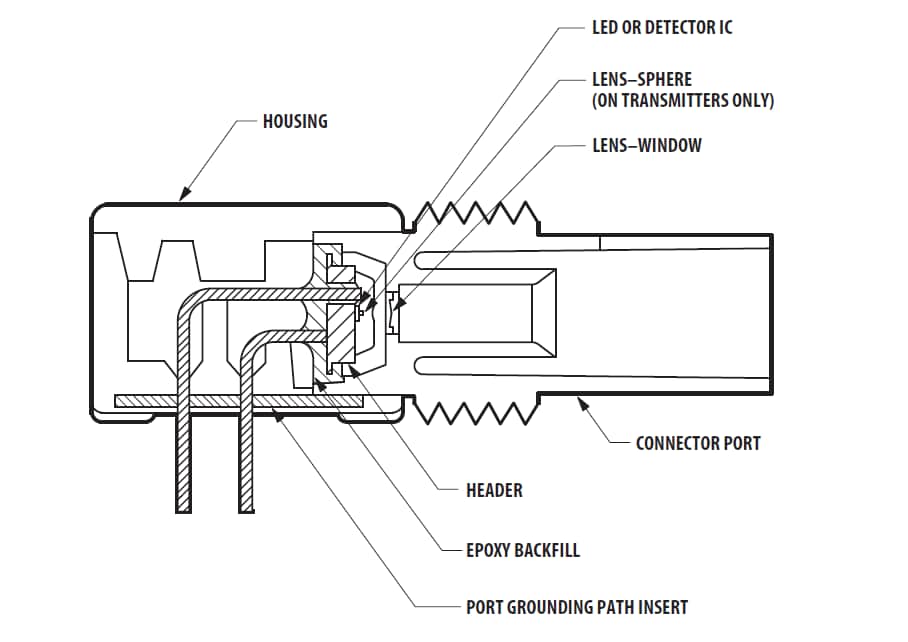

Vue en coupe transversale de la série ST HFBR-x41xTZ
