Broadcom DEL PLCC-4 tricolores ASCB-RTF2
Les LED tricolores PLCC-4 ASCB-RTF2 de Broadcom sont des LED haute luminosité optimisées pour les écrans à petit pas de pixel. La LED ASCB-RTF2 dispose d’une apparence extérieure noire avec époxy diffusé pour améliorer le contraste d’affichage tout en maintenant une luminosité élevée. Les DEL ASCB-RTF2 disposent de fils courts pour faciliter le processus de remplissage. Pour faciliter la prise et l’assemblage, les DEL sont emballées sous forme de ruban et de bobine.
La LED tricolore PLCC-4 ASCB-RTF2 de Broadcom est proposée dans un boîtier compact de 1,7 mm x 1,6 mm.
Caractéristiques
- Boîtier PLCC-4 avec corps noir complet
- Fils courts pour un meilleur processus de remplissage
- Compatible avec le processus de brasage par refusion
- Compatible RoHS6
Applications
- Petit pas de pixel
- Écrans vidéo extérieurs
Caractéristiques techniques
- Intensité lumineuse (standard)
- Rouge : 335 mcd
- Vert : 900 mcd
- Bleu : 105 mcd
- Longueur d’onde dominante (standard)
- Rouge : 621 nm
- Vert : 524 nm
- Bleu : 471 nm
- Longueur d’onde de crête
- Rouge : 629 nm
- Vert : 519 nm
- Bleu : 468 nm
- Angle de vision 105 degrés
- Courant de crête direct 100 mA
- Courant direct CC
- Rouge : 25 mA
- Vert : 20 mA
- Bleu : 15 mA
- Dissipation d’énergie
- Rouge : 60 mW
- Vert : 66 mW
- Bleu : 49,5 mW
- Température de jonction DEL +100 °C
- Plage de température de fonctionnement : de -40 °C à +85 °C
- Boîtier de 1,7 mm x 1,6 mm x 1,6 mm

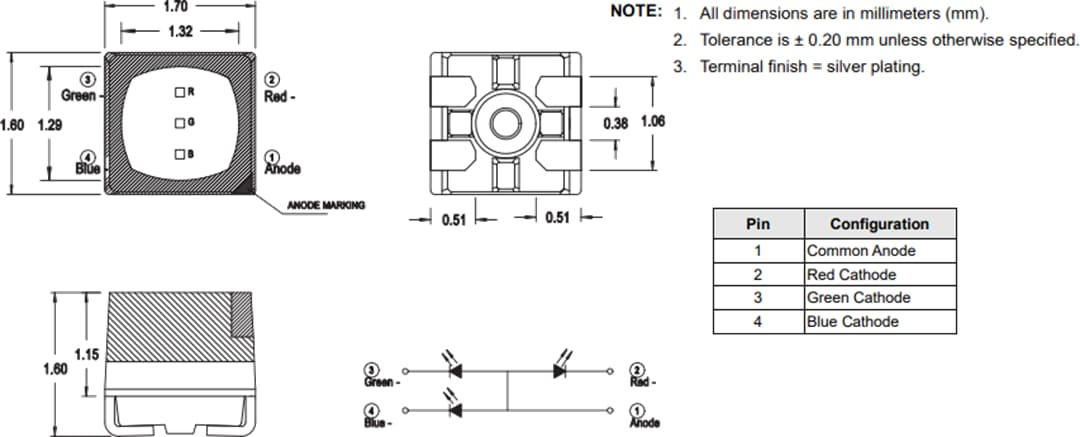

Profil du boîtier
Notes d'application
