Broadcom Photomultiplicateur au silicium NUV-MT AFBR-S4N66P014M
Le photomultiplicateur au silicium NUV-MT AFBR-S4N66P014M de Broadcom est utilisé pour les mesures de précision ultra-sensibles de photons simples. Le SiPM monocanal est basé sur la technologie NUV-MT, qui intègre une meilleure efficacité de photodétection (PDE) avec un taux de comptage d'obscurité et une diaphonie réduits par rapport à la technologie NUV-HD. Le dispositif a un pas SPAD de 40 µm. En juxtaposant plusieurs SiPM AFBRS4N66P014M de Broadcom, des zones plus grandes peuvent être couvertes.
Le réseau AFBR-S4N66P014M de Broadcom encapsule un composé de moulage époxy transparent pour une stabilité mécanique et une robustesse excellentes. L'époxy est hautement transparent jusqu'aux longueurs d'onde UV, ce qui donne une large réponse dans le spectre lumineux visible avec une haute sensibilité vers le bleu et la région du proche ultraviolet.
Le dispositif est adapté pour détecter les sources lumineuses pulsées de bas niveau, en particulier la lumière de Cherenkov ou de scintillation provenant des matériaux scintillateurs organiques (plastiques) et inorganiques les plus courants (par exemple LSO, LYSO, BGO, NaI, CsI, BaF ou LaBr3).
Caractéristiques
- PDE élevée (63 % à 420 nm)
- Pouvant être rangée sur 4 côtés, avec des facteurs de remplissage élevés
- Pas de cellule de 40 μm
- Couche de protection époxy hautement transparente
- Plage de températures de fonctionnement de -20 °C à +60 °C
- Excellent SPTR et CRT
- Excellente uniformité de tension de rupture et de gain entre les dispositifs
- Conformes aux directives RoHS, CFM et REACH
Applications
- Détection des rayons X et gamma
- Médecine nucléaire
- Tomodensitométrie des émissions de positons
- Sûreté et sécurité
- Expériences physiques
- Détection Cherenkov
Schéma fonctionnel
Kit d'évaluation
Broadcom Kit d’évaluation NIR30 SiPM AFBR-S4EP001
Conçu pour l’évaluation et la caractérisation du dispositif des photomultiplicateurs au silicium NIR30.

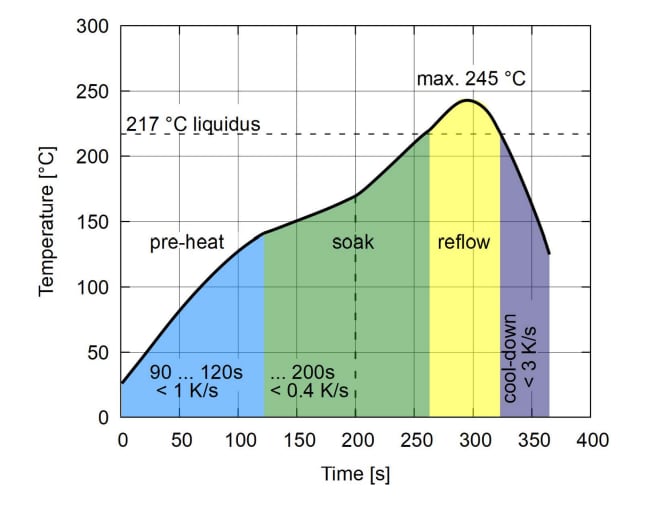

Schéma de soudure par refusion
