Broadcom Matrice de multiplicateurs Photo NUV-MT 4×4 AFBR-S4N44P164M
Le réseau de multiplicateurs photo au silicium (SiPM) NUV-MT 4×4 AFBR-S4N44P164M de Broadcom/Avago dispose d'une encapsulation qui permet une excellente stabilité mécanique et une robustesse. Un composé de moulage époxy transparent intègre ces caractéristiques, permettant une haute transparence jusqu'aux longueurs d'onde UV. Il en résulte une réponse large dans le spectre de la lumière visible avec une sensibilité élevée vers la région bleue et proche de l'UV du spectre lumineux.
Le SiPM NUV-MT 4×4 AFBR-S4N44P164M est établi sur la technologie NUV-MT. La technologie NUV-MT combine une efficacité de détection photoélectrique (PDE) amélioré avec un taux de comptage d'obscurité réduit et une diaphonie réduite par rapport à la technologie NUV-HD. Le pas des SiPM est de 4 mm dans les deux sens. La juxtaposition de plusieurs matrices AFBR-S4N44P164M couvre des zones plus grandes avec un pas de 16 mm sans pratiquement aucune perte sur les bords.
La matrice de multiplicateurs photo NUV-MT 4×4 AFBR-S4N44P164M de Broadcom/Avago est idéale pour détecter les sources lumineuses pulsées de bas niveau. La détection comprend la lumière de Cherenkov ou de scintillation provenant des matériaux scintillateurs organiques (plastique) et inorganiques les plus courants (LSO, LYSO, BGO, NaI, CsI, BaF, LaBr3). De plus, l'AFBR-S4N44P164M est sans plomb et conforme à la directive RoHS.
Caractéristiques
- Matrice SiPM 4×4
- Taille de matrice 16,00 mm × 16,00 mm
- PDE élevée (63 % à 420 nm)
- Excellent SPTR et CRT
- Excellente uniformité de la tension de claquage
- Excellente uniformité du gain
- Pouvant être rangée sur 4 côtés, avec des facteurs de remplissage élevés
- Pas de cellule 40 μm
- Couche de protection époxy hautement transparente
- Plage de température de fonctionnement de –20 °C à +50 °C
- Conformes aux directives RoHS, CFM et REACH
Applications
- Détection des rayons X et gamma
- Médecine nucléaire
- Tomodensitométrie des émissions de positons
- Sûreté et sécurité
- Expériences physiques
- Détection Cherenkov
Produits associés
Broadcom Photomultiplicateurs au silicium (SiPM)
Conçus pour détecter une lumière extrêmement faible, même jusqu'au niveau d'un seul photon.
Broadcom Matrice de photomultiplicateurs NUV-MT 2×1 AFBR-S4N66P024M
La matrice SiPM est conçue pour les mesures de précision ultra-sensibles des photons uniques.

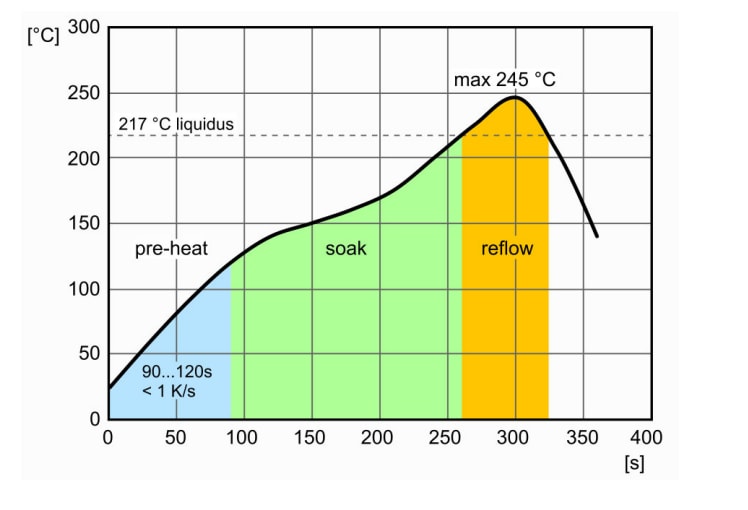

Diagramme de brasage par refusion
Schéma fonctionnel
