Broadcom Codeur optique réfléchissant 3 canaux AEDR-9930E
Le codeur optique réfléchissant à 3 canaux AEDR-9930E de Broadcom offre des options sélectionnables et programmables de sorties A, B et I différentielles numériquement. Le mode codeur numérique AEDR-9930E fournit des sorties numériques en quadrature (AB) sur deux canaux et une sortie d'indice numérique sur le troisième canal.
Le codeur AEDR-9930E de Broadcom est compatible TTL avec les sorties interfacées pour la plupart des circuits de traitement du signal. Par conséquent, l'AEDR-9930E permet une intégration facile et une conception flexible dans les systèmes existants.
Le composant est développé pour fonctionner sur une plage de température de -40 °C à +115 °C et est idéal pour les applications commerciales, industrielles et automobiles. Le codeur comprend une source de lumière LED et un circuit de photodétection dans un boîtier unique de 5,00 mm × 5,00 mm × 1,05 mm (L x l x H). La petite taille de l'AEDR-9930E permet une utilisation dans un large éventail d'applications commerciales miniatures, où la taille et l'espace sont des préoccupations essentielles.
Caractéristiques
- Option de sortie numérique : compatible TTL ou différentiel à trois canaux ; sorties numériques en quadrature (AB) sur deux canaux pour la détection de direction et une sortie numérique d'indice sur le troisième canal
- Interpolateur intégré à large sélection avec 1x à 10x, 12x, 14x, 15x, 16x, 18x, 20x, 25x, 32x, 50x, 64x, 80x, 100x, 128x, 160x, 256x à 512x et autres facteurs d'interpolation programmables par l'utilisateur
- Interpolateur programmable SPI de 1x à 1 024x
- Boîtier sans fil à montage en surface de 5,0 mm × 5,0 mm × 1,05 mm (L x l x H)
- Tension d'exploitation de 3,3 V et alimentation de 5,0 V
- Régulation de courant DEL intégrée
- Large plage de température de fonctionnement de -40 °C à +115 °C
- Haute résolution d’encodage de 397LPI (lignes par pouce) ou 15,63 LPmm (lignes par MM)
Applications
- Moteurs pas à pas en boucle fermée
- Petits moteurs et actionneurs
- Imprimantes industrielles
- Robotique
- Lecteurs de cartes
- Caméras panoramiques (PTZ)
- Équipement médical portable
- Équipement optométrique
- Étapes linéaires

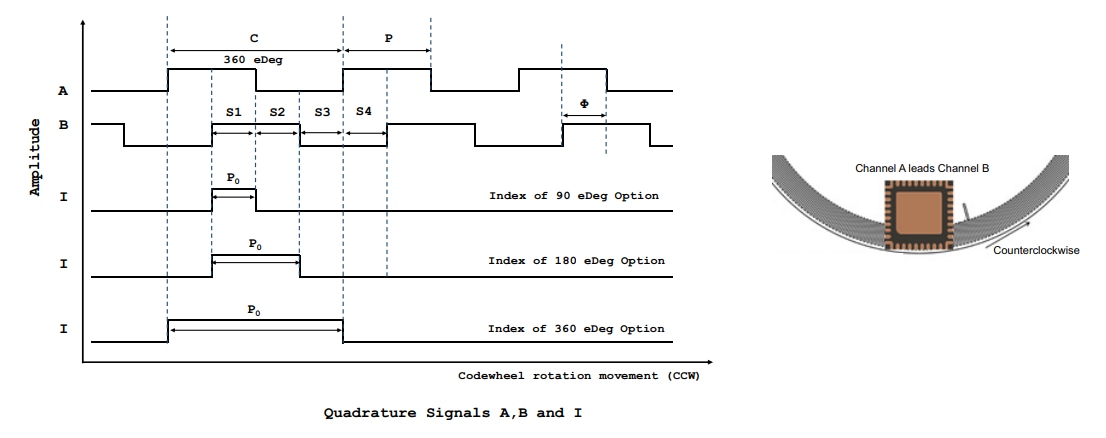

Forme d’onde de sortie
