Broadcom Codeurs à kit magnétique absolu AEAT-901x-S06
Les codeurs à kit magnétique absolu AEAT-901x-S06 de Broadcom sont des dispositifs haute performance qui détectent la position angulaire absolue pour un retour d'informations de position précis. Avec des options de boîtier de résolution de 10 bits à 18 bits, ces codeurs répondent à divers besoins d’application. Le boîtier du codeur du kit magnétique permet un assemblage et une intégration plus faciles dans les applications des utilisateurs. Une large plage de température de fonctionnement de -40°C à +125°C assure le plus haut niveau de performance dans des températures de fonctionnement extrêmes. Résistants à l’huile et à la saleté, les codeurs AEAT-901x-S06 sont idéaux pour les applications d’automatisation industrielle.
Une interface série synchrone à trois fils (SSI) fournit des données de position absolue au format binaire. Le sélecteur est compatible avec un large éventail d’applications d’automatisation industrielle et fonctionne avec une seule entrée d’alimentation 5 V. De plus, les encodeurs de kit magnétique absolu AEAT-901x-S06 de Broadcom sont conditionnés dans un petit format, permettant aux ingénieurs concepteurs de facilement concevoir ou de s’intégrer aux applications à espace restreint.
Caractéristiques
- Résolution 10, 12, 14, 16 ou 18 bits
- Technologies de détection sans contact
- Large plage de température de -40 °C à +125 °C
- Détection de position angulaire absolue
- Erreur standard de monotonie de code = ±1 LSB
- Petit facteur de forme (Ø 23 mm x hauteur 19 mm, arbre de 6 mm)
- Sortie d’interface série synchrone (SSI) pour les données de position absolue (format binaire)
- Alimentation 5 VCC simple
- Assemblage facile, aucun réglage du signal requis
- Connectivité directe via le circuit imprimé (PCB)
- Conforme à la directive RoHS
Applications
- Robotique et lignes d’assemblage automatisées
- Machines-outils, convoyeurs de coupe, d'avance à la longueur et d'indexation
- Tables XY et scanners optiques
- Instruments de mesure, comptage, distribution et médical
Caractéristiques techniques
- Fréquence de lecture maximale de ≤ 10 MHz
- Courant maximal d'alimentation de 26 mA et courant maximal d'alimentation standard de 23 mA
- Courant de sortie maximal de 4 mA
- Chronométrage
- Sortie de données maximale activée de 100 ns (logique élevée)
- Sortie de données maximale valide de 375 ns
- Sortie de données maximale trois états de 100 ns
- Fréquence d’échantillonnage de 9,90 kHz à 10,94 kHz pour la sortie absolue
- Temps de mise sous tension maximal de 10 ms
- Linéarité
- Non-linéarité intégrale maximale de ±0.8 °, ±0.3 ° standard
- Non-linéarité différentielle
- ±0,176 ° pour 10 bits
- ±0,044 ° pour 12 bits
- ±0,02 ° pour 14, 16 et 18 bits
- Boîtier
- Jeu axial d’arbre de ±0,08 mm
- TIR arbre de 0,05 mm
- Vitesse mécanique de 12 000 tr/min
- Diamètre de l’arbre 6 mm (+0/-0,01 mm)
- Inertie à2 minutes 0.104g-cm
- Longueur d’arbre 8,5 mm (±1,0 mm)
- Taille de vis de montage M2 x 0,4 mm x 8 mm [vis de capuchon de tête de socket, tête ø 3,8 mm (±0,18 mm)]
- Moment de torsion à vis recommandé de 107 g/cm
- Épaisseur de la plaque de base du codeur de 2 mm
- Cercle de boulon de ±0,13
- Immunité DES de 8 kV
- Durabilité mécanique
- 10 Hz à 500 Hz à vibration 5 G (en fonctionnement)
- 6 ms à un choc de 200 G

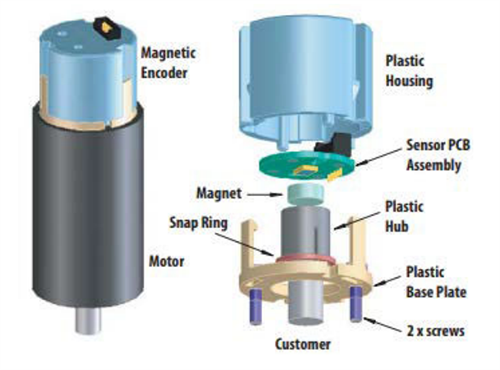

Vue agrandie
