Broadcom Optocoupleurs CMOS numériques haute vitesse ACPL-M75N
L'optocoupleur CMOS numérique haut débit ACPL-M75N de Broadcom utilise les technologies LED, de boîtier et de CI CMOS pour obtenir une excellente isolation galvanique optique à un débit de données pouvant atteindre 15 Mbaud. L'optocoupleur ACPL-M75N comprend une LED haute vitesse et un circuit intégré de détection CMOS. Le CI de détection intègre une photodiode, un amplificateur de transimpédance à haut débit et un comparateur de tension avec un pilote de sortie. Un blindage Faraday interne fournit une spécification d'immunité transitoire en mode commun garantie de 30 kV/µs minimum.
L'optocoupleur CMOS numérique haut débit ACPL-M75N de Broadcom est logé dans un boîtier SO-5 compact et dispose d'une plage de température de fonctionnement de -40 °C à +125 °C.
Caractéristiques
- Isolation et isolation optiques de qualité supérieure
- Compatibilité CMOS 3 V et 5 V
- Courant d'alimentation maximal de 1,5 mA
- Faible courant de pilotage LED de 4 mA
- Débit de données jusqu’à 15 Mbit/s
- Rejet en mode commun (CMR) min. 30 kV/µs
- Plage de température de fonctionnement de -40 °C à +125 °C
- Boîtier SO-5
- Homologations réglementaires et de sécurité :
- Tension de fonctionnement d'isolation CEI/EN 60747-5-5 : 567 Vcrête
- Tension d'isolation UL 1577 : 3 750 VRMS/1
- CAN/CSA-C22.2 62368-1
Applications
- Interfaces de communication
- rs485
- CANBus
- I2C
- Interfaces des systèmes à microprocesseurs
- Isolation numérique pour CAN et CNA
Schéma fonctionnel et tableau de vérité

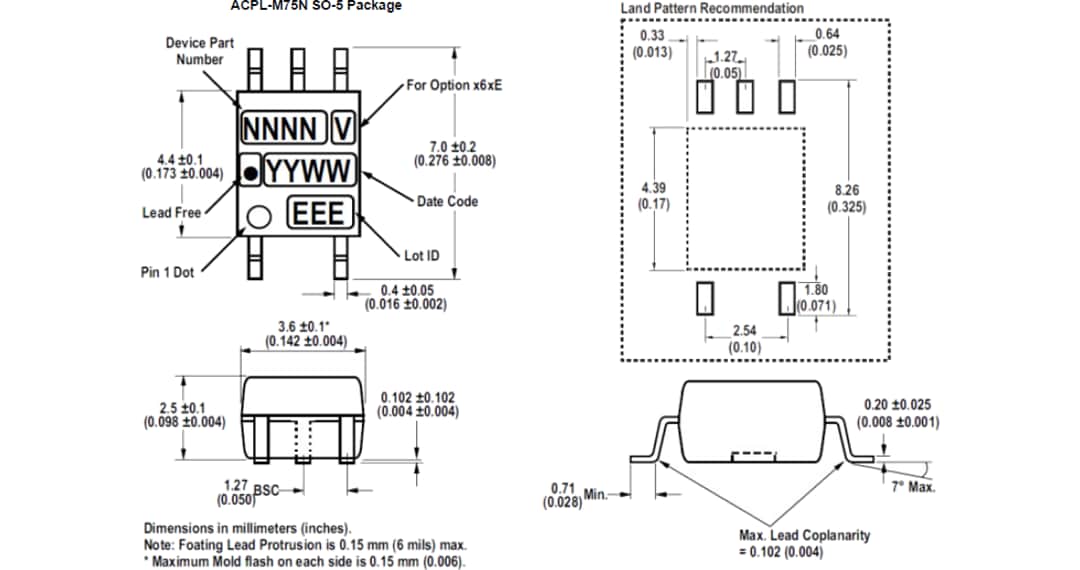

Profil de boîtier
Optocoupleurs associés
Broadcom Optocoupleurs numériques CMOS haute vitesse ACPL-074N
Atteint une excellente isolation galvanique optique à un débit de données allant jusqu'à 15Mbaud.
