Broadcom Optocoupleurs à pilote de grille CTI 10 A 600 V ACFL-3161

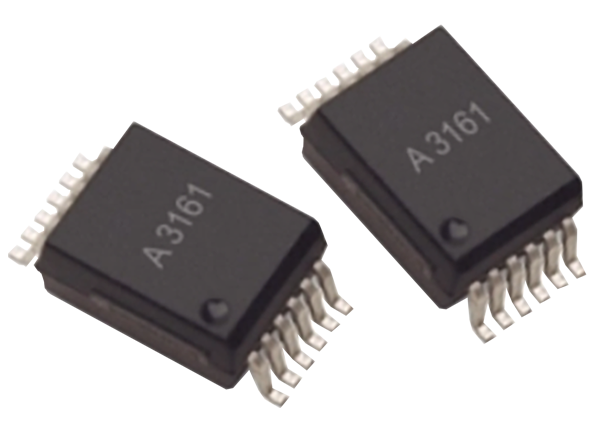

Les optocoupleurs à pilote de grille et pic de 10 A 600 V ACFL-3161 de Broadcom offrent une sortie rail-à-rail et un pic de 10 A dans un boîtier SO-12 compact à montage en surface. L'ACFL-3161 dispose d'une tension d'isolation de 5 k Vrms entre les canaux d'entrée et de sortie.
Les optocoupleurs ACFL-3161 sont conçus avec une capacité de courant de pilotage à pic élevé pour assurer des performances optimales pour le pilotage direct de MOSFET SiC ou IGBT dans diverses applications. Ce composant prend en charge un délai de propagation rapide et une distorsion étroite du temps mort, ce qui le rend idéal pour piloter des MOSFET SiC et des IGBT à haute fréquence.
Caractéristiques
- Plage de températures : -40 °C à +125 °C
- Courant de pilotage de sortie élevé pic de 10 A
- Tension de sortie rail-à-rail
- Délai de propagation maximal 95 ns
- Distorsion de temps mort max. 35 ns
- Plage (VDD) d'alimentation de fonctionnement étendue de 15 V à 30 V
- Protection de verrouillage sous tension (UVLO) avec hystérésis
- IDD = 4 mA max. Un courant d'alimentation faible permet une topologie en demi-pont d'amorçage
- 100 kV/μs à VCM = 1 000 V d'immunité transitoire en mode commun (CMTI)
- Haute immunité aux bruits
- Entrée LED directe avec faible impédance d'entrée et faible sensibilité au bruit
- Un seul canal dans le boîtier SO-12 avec ligne de fuite et dégagement de 8 mm
- Homologations réglementaires :
- UL1577 5k Vrms pendant 1 minute
- CAN/CSA-C22.2 n°62368-1
- CEI 60747-5-5VIORM = 1 230 VCRÊTE
Applications
- Entraînement moteur pour automatisation industrielle et robotique
- Alimentation et chargeur
- Onduleur et stockage d'énergie renouvelable
Vidéos
Schéma de principe
