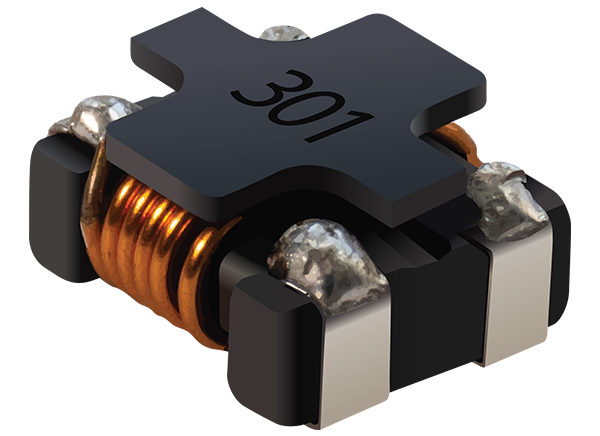

Bourns Bobines d'arrêt en mode commun SRF7035A
Les bobines d'arrêt en mode commun SRF7035A de Bourns sont conformes AEC-Q200 et offrent une tension nominale de 80 VCC et une plage de température de -40 °C à +125 °C. Ces bobines présentent une taille compacte et une impédance élevée sur une large plage de fréquences pour supprimer les interférences électromagnétiques (EMI) entrant ou sortant du système. Les bobines d'arrêt SRF7035A ont une construction blindée, un enroulement séparé et une configuration de bobinage par secteur. Les bobines d'arrêt en mode commun SRF7035A de Bourns sont idéales pour une utilisation dans les convertisseurs CC-CC, les alimentations à découpage et la suppression du bruit du système d'alimentation dans les secteurs industriels, grand public et autres appareils électroniques.
Caractéristiques
- Construction blindée, faible rayonnement
- Enroulement séparé
- Capacité d'intensité élevée
- Conception compacte
- Conforme à la norme AEC-Q200
- Conforme à la directive RoHS
- Sans halogène
Applications
- Réglage silencieux du système d'alimentation
- Grand public
- Industriel
- Convertisseurs CC-CC
- Alimentations en mode commutation
Caractéristiques techniques
- Plage d'inductance de 4 µH à 22,6 µH
- Plage d'impédance de 300 Ω à 3 000 Ω à 1 MHz
- Plage de courant de 1,2 A à 5 A
- Tension nominale 80 VCC
- Plage de températures : -40 °C à +125 °C
- Dimensions 7 mm x 6 mm x 3,5 mm
Inducteurs associés
Bourns SRF High Current Power Inductors
Designed for automotive applications, including information/entertainment systems.

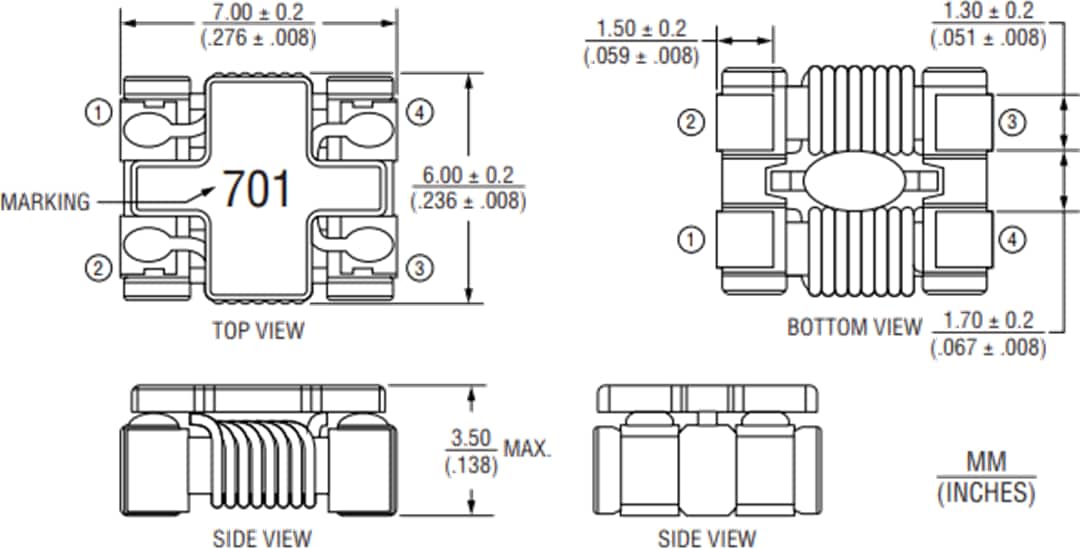

Profil de boîtier
Solutions associées
Bourns Alimentation électrique
Utilisée pour les SMPS externes ou internes, directes ou Flyback sous réserve des exigences réglementaires.
Publié le: 2021-11-15
| Mis à jour le: 2022-12-19
