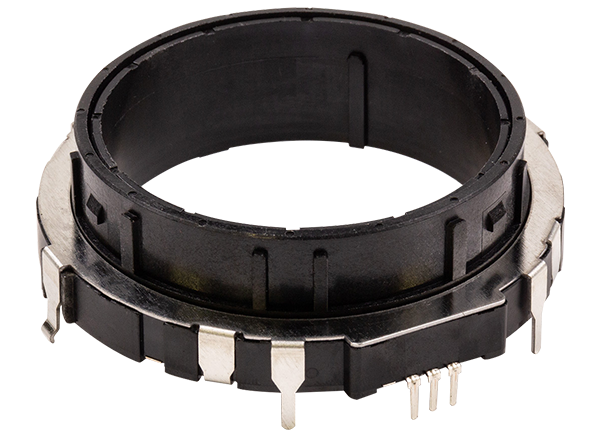

Bourns Encodeur à anneau incrémentiel longue durée 60 mm PER60
Le sélecteur à anneau incrémentiel à longue durée de vie 60 mm PER60 de Bourns fournit une sensation de rotation de haute classe et un retour de détente tactile. Ce sélecteur incrémentiel à profil mince dispose d'une interface en anneau polyvalente qui permet l'illumination ou l'installation d'autres composants en son centre. Les autres caractéristiques comprennent une sortie de code en quadrature à 2 bits, un maximum de 60 tr/min (en fonctionnement) et 40 000 cycles de durée de vie en rotation. L'encodeur à anneau incrémentiel longue durée 60 mm PER60 de Bourns est conçu pour une utilisation dans les applications d'éclairage et audio professionnelles, les équipements médicaux et de laboratoire à faible/moyen risque, les commandes d'automatisation industrielle, etc.
Caractéristiques
- Encodeur incrémentiel à profil mince
- Sensation de rotation de haut niveau
- Retour de détente haptique
- Conforme à la directive RoHS
Applications
- Équipement audio professionnel
- Consoles d'éclairage professionnelles
- Électroménager grand public
- Équipement médical et de diagnostic à risque faible à moyen
- Équipement de test et de mesures
- Équipement de communications
- Équipement de laboratoire
- Contrôles d'automatisation industrielle
Caractéristiques techniques
- Sortie de code de quadrature 2 bits
- 10 mA à une tension nominale de contact 5 VCC
- Résistance d'isolation : 100 MΩ à 100 VCC
- 60 tr/mn maximum (en fonctionnement)
- 40 000 cycles de durée de vie en rotation
- Plage de température de fonctionnement : de -10 °C à +60 °C

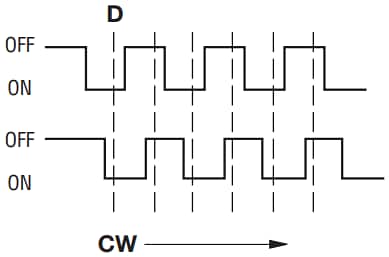

Tableau de sortie en quadrature

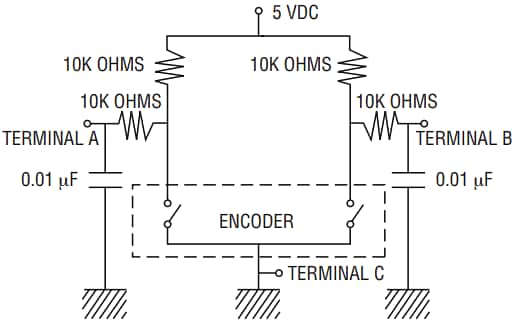

Circuit de filtre suggéré
Encodeurs associés
Bourns Encodeur à anneau incrémentiel longue durée PER56
Diamètre de boîtier de 56 mm avec 10 mA à une compatibilité de circuit 5 VCC et une sortie de code de quadrature 2 bits.
Bourns Encodeur à anneau incrémentiel longue durée PER35
Diamètre de boîtier 35 mm avec 10 mA, une compatibilité de circuit 5 VCC et sortie de code de quadrature triphasé.
Bourns Encodeur à anneau incrémentiel longue durée PER23
Diamètre de boîtier de 23 mm avec 10 mA à une tension nominale de contact 5 VCC et une sortie de code de quadrature 2 bits.
Bourns Encodeur à anneau incrémentiel longue durée PER21
Diamètre de boîtier de 21 mm avec un courant nominal de contactde 10 mA à 5 VCC et une sortie de code en quadrature de 2 bits.
