Bourns Composants magnétiques pour applications à haute tension
Les composants magnétiques de Bourns pour applications à haute tension sont idéaux pour les applications d'alimentation isolée et de transfert de données telles que les convertisseurs CC-CC, les onduleurs à haute tension pour les entraînements à moteurs ou les systèmes photovoltaïques et les systèmes de surveillance de batterie à haute tension. Les transformateurs de puissance HCT conformes AEC-Q200 et les transformateurs de signal BMS conformes AEC-Q200 fournissent une isolation élevée contre les risques de haute tension.
Caractéristiques
- Transformateurs de puissance conformes AEC-Q200 HCT
- Transformateur push-pull (11 Vµs)
- Hauteur nominale de 6,5 mm
- Tension de fonctionnement : 800 V
- Classe automobile
- 450 kHz, 50 % du rapport cyclique
- 350 mA, entrée/sortie 5 V
- Utilise un rapport de tours de 1:1,3
- Isolation renforcée
- La ligne de fuite (CEI 60 664) et la distance d'isolement sont d’au moins 8 mm
- Transformateurs de signal BMS conformes AEC-Q200
- Transformateur + CMC
- Tension de fonctionnement 1 600 V
- Fonction d'isolation
- La ligne de fuite (CEI 60664) est d'au moins 8 mm
- SOIC 12 broches
- Classe automobile
- Inductance minimale en circuit ouvert
- Taux de réjection en mode commun
- Dicté par le FEO de CI de surveillance BMS
Applications
- Alimentation isolée
- Commandes de grilles
- CI de batterie BMS
- Données isolées
- Batteries HT

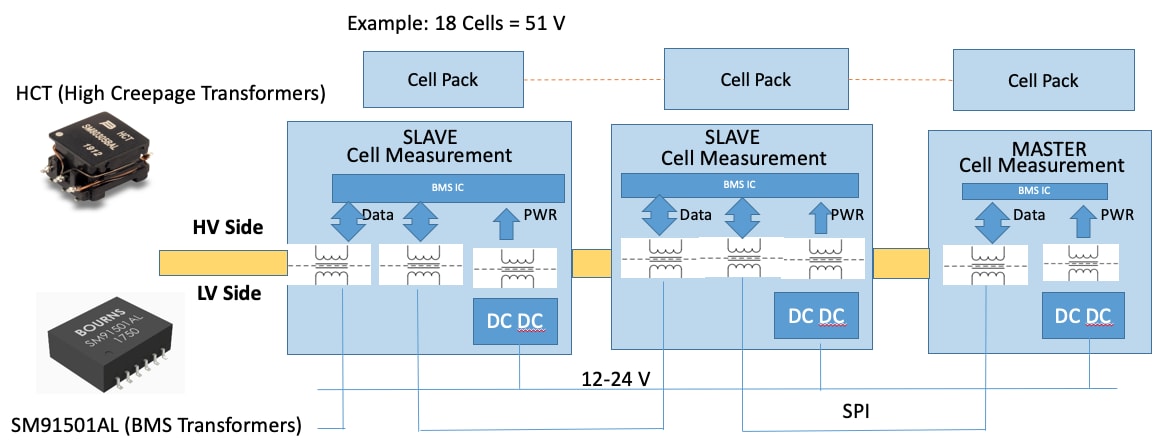

Gestion de batterie HT
