Bel Fuse Fusibles à montage en surface série 0ACA

Les fusibles à montage en surface série 0ACA Bel Fuse offrent une fiabilité interne et s'appliquent aux applications à faible usage. Cette série de protection de blocs-batteries d'alimentation dispose d'une conception à montage en surface pour économiser de l'espace. Ces fusibles disposent d'un corps carré en céramique et d'un capuchon d'extrémité plaqué argent. Les fusibles à montage en surface série 0ACA sont entièrement compatibles avec les profils de brasage sans plomb et de haute température associés à un assemblage sans plomb. Ces fusibles fonctionnent et sont stockés sur la plage de température de -55 °C à + 125 °C. Les applications standard incluent le vélo électrique, le robot ménager électrique, le moteur électrique et les outils électriques.

Caractéristiques

  • Conception à montage en surface pour économiser de l'espace et 2410 CMS
  • Corps carré en céramique avec capuchon d'extrémité plaqué argent
  • Compatible avec le processus de brasage sans plomb 260 °C et IR
  • Ruban et bobine pour processus CMS à insertion automatique
  • Conçu pour UL248-1
  • Pleinement conforme à la directive européenne 2011/65/UE et la directive amendée 2015/863
  • Entièrement compatible avec le brasage sans plomb et le profil à haute température associés à l'assemblage sans plomb
  • Dispositif sans halogène

Caractéristiques techniques

  • Plage de température de fonctionnement et de stockage de -55 °C à + 125 °C
  • Dimensions : 6,1 mm x 2,57 mm x 2,57 mm
  • 0ACA-9200-TE:
    • résistance de 2,3 mΩ
    • Courant nominal de 20 A
    • Chute de tension 60 mV
  • 0ACA-9300-TE:
    • Résistance 1,2 mΩ
    • Courant nominal de 30 A
    • Chute de tension : 50 mV
  • 0ACA-9250-TE:
    • Résistance de 1,7 mΩ
    • Courant nominal de 25 A
    • Chute de tension : 55 mV
  • 0ACA-9400-TE:
    • Résistance de 900 μω
    • Courant nominal de 40 A
    • Chute de tension : 50 mV

Applications

  • Vélo électrique
  • robot ménager électrique
  • Moteur électrique
  • Outils électriques

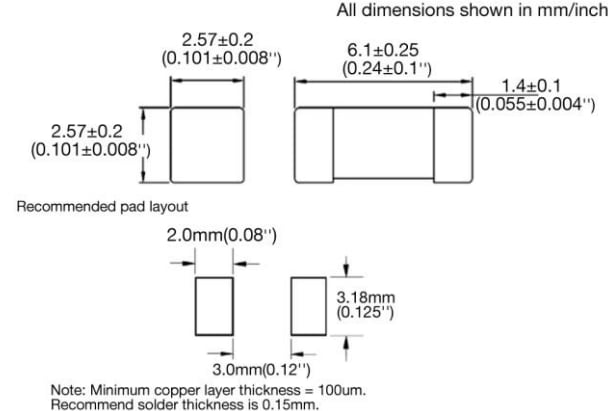

Dimensions mécaniques

Schéma - Bel Fuse Fusibles à montage en surface série 0ACA
View Results ( 4 ) Page
Numéro de pièce Nom Mfr Courant nominal Tension de voltage CC Résistance Type de fusible Interruption de la capacité nominale
0ACA-9200-TE Bel 20 A 72 VDC 2.3 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9250-TE Bel 25 A 72 VDC 1.7 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9300-TE Bel 30 A 72 VDC 1.2 mOhms Time Delay / Slow Blow 500 A at 72 VDC
0ACA-9400-TE Bel 40 A 63 VDC 900 uOhms Time Delay / Slow Blow 500 A at 63 VDC
