Asahi Kasei Microdevices CI de capteurs de courant sans noyau CQ36
Les CI de capteurs de courant sans noyau CQ36 d'Asahi Kasei Microdevices sont conçus pour une faible génération de chaleur même dans un mode de fonctionnement continu. Ces CI incluent un modulateur Delta-Sigma (Δ-Σ) intégré qui peut remplacer une résistance shunt et un CAN isolé. La propriété de bruit extrêmement faible du CI de capteurs CQ36 est possible grâce aux éléments Hall en semiconducteurs composés III-V. Ces CI de capteurs utilisent les caractéristiques haute sensibilité des éléments Hall composés pour obtenir une résolution élevé. Les CI de capteurs CQ36 sont conformes à la norme de sécurité UL 61800-5-1. Ces CI de capteurs sont idéaux pour des applications telles que les robots multiaxes, les robots collaboratifs et les amplificateurs servo CA.
Caractéristiques
- Modulateur Σ-Δ (même interface qu'un CAN isolé)
- Bruit ultra-faible
- Boîtier monté en surface de petite taille de 12,7 mm x 10,9 mm x 2,25 mm
- Courant primaire maximum de 60 ARMS
- Résistance du petit conducteur primaire de 0,27 mΩ (valeur standard)
- Pas besoin d'une alimentation électrique isolée
- Fonction de réduction du champ magnétique parasite
- Performance d'isolation conforme à la norme de sécurité UL61800-5-1
- Certificat conforme aux normes de sécurité UL-1577 et IEC/UL62368-1
- Même tension d'isolation qu'un CAN isolé
Applications
- Robots multiaxes
- Robots collaboratifs
- Amplificateurs servo CA

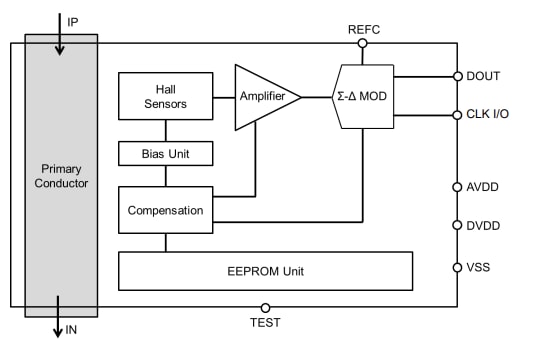

Schéma fonctionnel

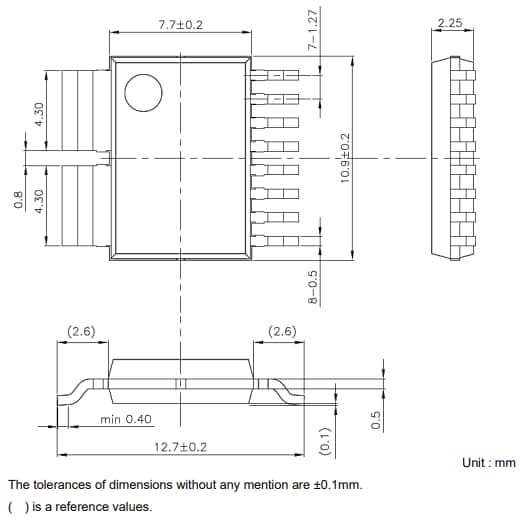

Schéma des dimensions extérieures
