Arduino Fabriquez votre kit UNO (AKX00037)
Arduino Fabriquez votre kit UNO (AKX00037) comprend tous les composants nécessaires pour construire une carte Arduino UNO et un blindage synthétiseur d'onde audio. Le kit facile à utiliser comprend des instructions pas à pas commençant par des exercices de soudage et se terminant par un produit de travail fini. La documentation explique également clairement ce que fait chaque composant.
Le Make Your UNO Kit d'Arduino comprend quatre projets :
- Carte
de test de soudage : Cette petite carte, qui permet de se familiariser avec le soudage des composants sur un PCB, peut ensuite être utilisée comme porte-clés, parfaite pour les créateurs. - Déboguer carte
Un simple circuit de débogage avec une LED, résistance et une batterie 9 V, la carte de débogage permet à l'utilisateur de test le reste des projets. - Carte UNO
Le kit comprend tous les composants nécessaires pour construire une carte microcontrôleur Arduino UNO avec un connecteur USB Type-C™. - Blindage synthétiseur d'onde
Un blindage est une carte d'extension pour l' Arduino UNO. Une fois terminé, le blindage synthétiseur d'ondes peut être monté sur la carte UNO et créer des sons.
Le kit Make Your UNO est idéal pour les étudiants, les concepteurs débutants ou même les concepteurs expérimentés qui souhaitent vivre l'expérience de la construction d'
un Arduino UNO.
Remarque : Un soudage est requis pour terminer les projets. Les outils de soudage ne sont pas inclus dans le kit.
Projets achevés
Contenu du kit
- 1 circuit imprimé Make-Your-UNO
- 1 circuit imprimé synth audio
- 1 carte adaptateur série USB Type-C
- 14 résistances 1 kΩ
- 4 résistances 10 kΩ
- 4 résistances 1 MΩ
- 1 résistance 100 kΩ
- 1 résistance 10 Ω
- 1 diode (1N4007)
- 1 quartz 16 MHz
- 5 LED jaunes
- 2 LED vertes
- 2 boutons-poussoirs
- 1 MOSFET
- 1 LDO (3,3 V)
- 1 LDO (5 V)
- 5 condensateurs céramique (22 pF)
- 1 condensateur céramique (47 nF)
- 6 condensateurs électrolytiques (47 µF)
- 10 condensateurs polyester (100 nF)
- 1 condensateur électrolytique (220 µF)
- 1 prise pour ATMega 328 p
- 2 connecteurs E/S
- 1 embase de connecteur (6 broches)
- 1 connecteur de prise cylindrique
- 1 microcontrôleur ATmega 328 p
- 1 amplificateur audio (LM386)
- 4 embases à broches de connecteurs
- 6 potentiomètres 10 kΩ avec boutons en plastique
- 5 entretoises 12 mm
- 1 entretoise 6 mm
- 5 écrous à vis
- 2 vis 12 mm
Ressources
Vidéos

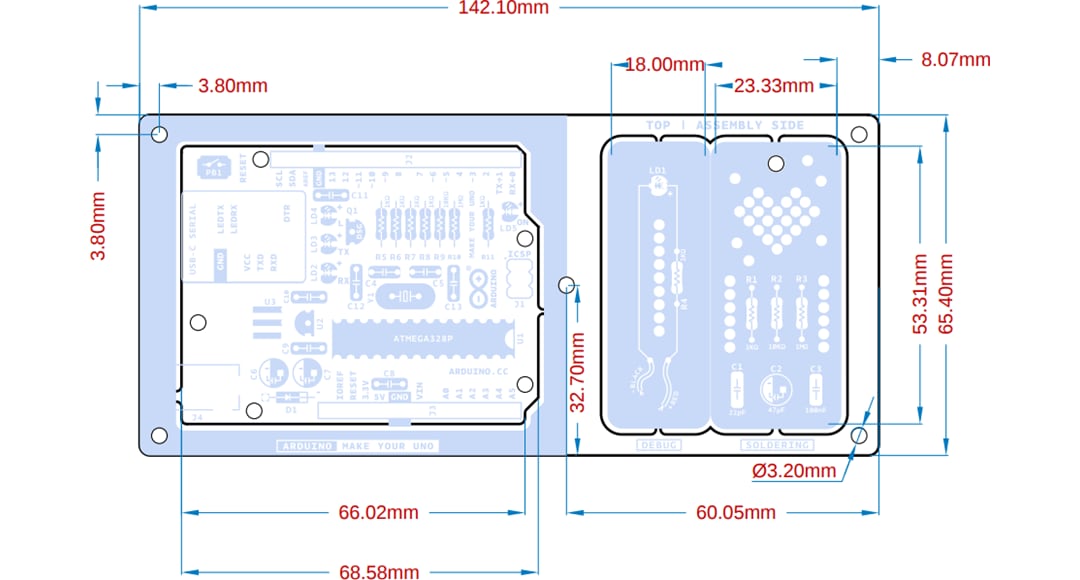

Profil de la carte principale

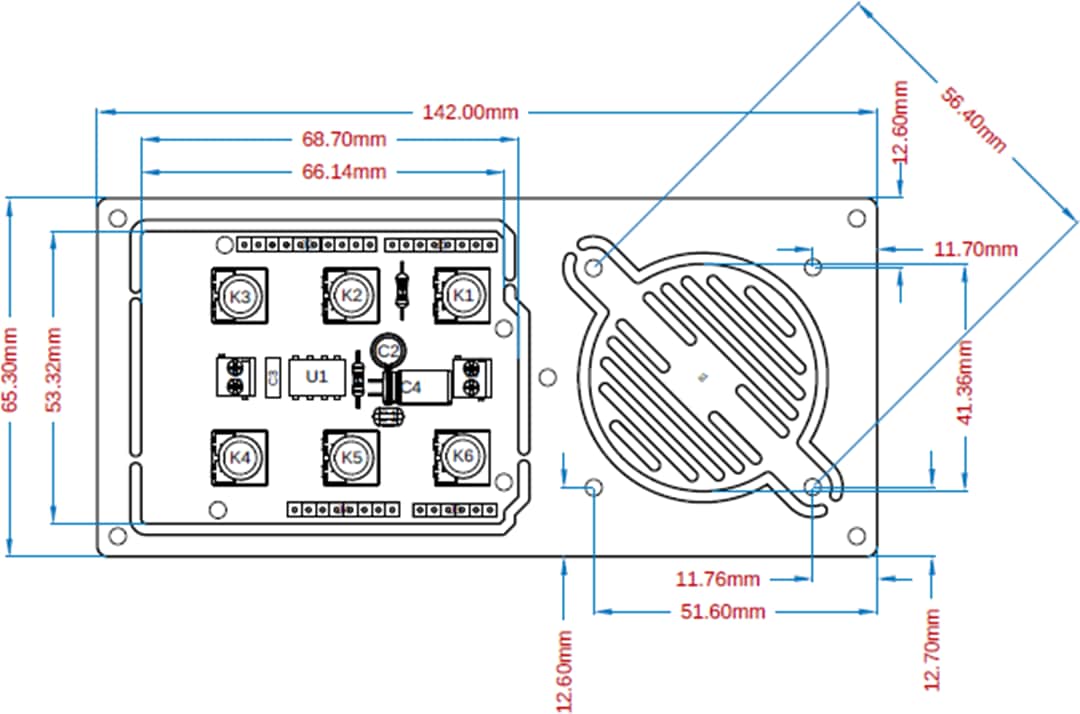

Profil de la carte synthétiseur
