Analog Devices / Maxim Integrated Contrôleurs/pilotes monoaxe TMCM-1321
Les pilotes/contrôleurs monoaxe TMCM-1321 d'Analog Devices Inc. sont conçus pour les moteurs pas à pas bipolaires biphasés avec des entrées de commutateur à position repos et arrêt séparées. Le TMCM-1321 permet un fonctionnement en boucle fermée avec le codeur magnétique intégré et un aimant adapté est attaché à l'axe du moteur. À titre d'alternative, un codeur optique peut être connecté via des entrées ABN numériques.
Le pilote et contrôleur de moteur pas à pas hautement intégré TMCM-1321 comprend un contrôleur de mouvement matériel complet et une puce de codeur magnétique. Le composant pilote jusqu'à 0,7 A RMS de courant de phase de moteur à 24 V nominal avec une configuration et un contrôle possibles via son interface de bus RS485. Les moteurs pas à pas TMCM-1321 disposent d'un contrôle du courant dynamique et d'un fonctionnement silencieux, lisse et efficace avec des options StallGuard™ et CoolStep™.
Caractéristiques
- Contrôle de moteur pas à pas monoaxe
- Tension d'alimentation 24 V CC
- Courant de moteur jusqu'à 0,7 A RMS (1 A en crête)
- Contrôleur de mouvement matériel avec différents types de rampes
- Fonctionnement en boucle fermée possible
- Interface RS485
- Entrées et sorties à usage général
- Entrée de codeur ABN
- Puce de codeur magnétique intégrée
Applications
- Automatisation de laboratoire
- Fabrication
- Robotique
- Automatisation industrielle
- CNC
- Automatisation de laboratoire

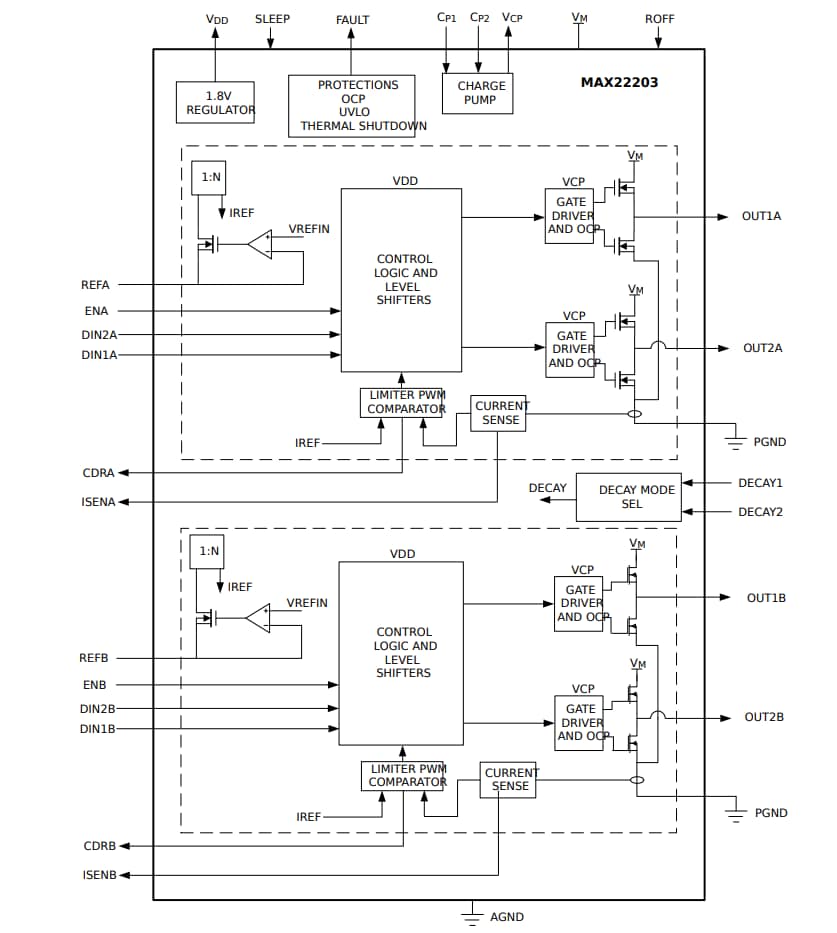

Schéma fonctionnel simplifié
Dimensions et assemblage moteur
