Pilotes / récepteurs RS-232 multicanaux MAX232 Maxim IC

Pilotes / récepteurs
RS-232 multicanaux MAX232 Maxim Integrated

Les pilotes / récepteurs RS-232 multicanaux MAX232 de Maxim Integrated sont des dispositifs à alimentation +5 V prévus pour toutes les interfaces de communications EIA/TIA-232E et V.28/V.24, en particulier là où l'alimentation ±12 V n'est pas disponible. Le MAX232 Maxim Integrated utilise quatre condensateurs externes 1,0 µF et présente un débit de données de 120 kbps. Le MAX232A dispose de condensateurs externes 0,1 µF et d'un débit de données de 200 kbps. Le MAX232E avec protection anti-ESD ±15 kV est conçu pour les communications RS-232 et V.28 dans des environnements difficiles. Les pilotes / récepteurs RS-232 multicanaux MAX232 disposent également d'un mode arrêt basse puissance qui réduit la dissipation d'énergie à moins de 5 µW. Les applications standard comprennent les ordinateurs portables, les modems basse puissance, la traduction d'interface, les systèmes RS-232 alimentés par batterie et les réseaux RS-232 multipoints.

Caractéristiques
  • Tension d'alimentation : de +3,0 V à + 5,5 V
  • Nombre de pilotes RS-232/Rx : 2/2
  • Nombre de condensateurs externes : 4
Applications
  • Ordinateurs portables
  • Modems à basse puissance
  • Traduction interface
  • Systèmes RS-232 alimentés par batterie
  • Réseaux RS-232 multipoints
Référence pièce Valeur de cap. nominale (µF) : Débit de données (Kbps) : Plage de temp. (ºC) Boîtier à broches
MAX232ACPE+ 0,1 200 de 0 à +70 Boîtier DIP plastique 16 broches
MAX232ACSE+ 0,1 200 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232ACSE+T 0,1 200 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232ACWE+ 0,1 200 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232ACWE+T 0,1 200 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232AEPE+ 0,1 200 de -40 à +85 Boîtier DIP plastique 16 broches
MAX232AESE+ 0,1 200 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232AESE+T 0,1 200 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232AEUE+ 0,1 200 de -40 à +85 TSSOP 16
MAX232AEUE+T 0,1 200 de -40 à +85 TSSOP 16
MAX232AEWE+ 0,1 200 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232AEWE+T 0,1 200 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232CPE+ 1 120 de 0 à +70 Boîtier DIP plastique 16 broches
MAX232CSE+ 1 120 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232CSE+T 1 120 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232CWE+ 1 120 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232CWE+T 1 120 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232ECPE+ 1 120 de 0 à +70 Boîtier DIP plastique 16 broches
MAX232ECSE+ 1 120 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232ECSE+T 1 120 de 0 à +70 Connexions courtes 16 broches boîtier étroit
MAX232ECWE+ 1 120 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232ECWE+T 1 120 de 0 à +70 Connexions courtes 16 broches boîtier large
MAX232EEPE+ 1 120 de -40 à +85 Boîtier DIP plastique 16 broches
MAX232EESE+ 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EESE+T 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EEWE+ 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EEWE+T 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EPE+ 1 120 de -40 à +85 Boîtier DIP plastique 16 broches
MAX232ESE+ 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232ESE+T 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EWE+ 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large
MAX232EWE+T 1 120 de -40 à +85 Connexions courtes 16 broches boîtier large

Circuit de fonctionnement standard MAX 232 / MAX232A
Circuit de fonctionnement standard MAX 232 / MAX232A

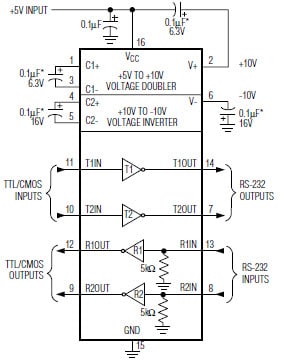

Circuit de fonctionnement standard MAX232E
Circuit de fonctionnement standard MAX232E
