Analog Devices Inc. Modules d'alimentation MAXM17633, MAXM17634, MAXM17635
Les modules d’alimentation MAXM17633, MAXM17634 et MAXM17635 d'Analog Devices Inc. sont une série de CI régulateurs de tension et de modules d’alimentation. Ces composants permettent des solutions d’alimentation plus fraîches, plus petites et plus simples. Les MAXM17633, MAXM17634 et MAXM17635 disposent d’un contrôleur intégré, de MOSFET, de composants de compensation et d’une inductance. Les modules fonctionnent à partir d’une entrée de 4,5 V à 36 V et fournissent un courant de sortie pouvant atteindre 2 A.
Les modules d'alimentation MAXM17633, MAXM17634 et MAXM17635 d’ADI sont disponibles en boîtier USLIC™ compact à 24 broches et profil mince, de 4 mm x 4 mm x 1,75 mm.
Caractéristiques
- Facile à utiliser
- Large plage de tension d'entrée de 4,5 V à 36 V
- Sortie réglable de 0,9 V à 12 V (MAXM17635)
- Versions de sortie fixes de 3,3 V et 5 V (MAXM17633 et MAXM17634)
- Fréquence réglable de 400 kHz à 2,2 MHz avec synchronisation d’horloge externe
- Précision de rétroaction de ±1,2 %
- Courant de sortie jusqu’à 2 A
- Compensé en interne
- Condensateurs céramiques
- Haute efficacité
- Mode de fonctionnement PWM (modulation de largeur d’impulsion), PFM ou DCM sélectionnable
- Courant d’arrêt pouvant descendre à 2,8 μA (standard)
- Conception flexible
- Démarrage progressif et démarrage pré-polarisé programmables
- Sortie power good à drain ouvert (broche RESET)
- Seuil EN/UVLO programmable
- Fonctionnement robuste
- Protection contre les surintensités avec hoquet
- Protection contre la surchauffe
- Température de fonctionnement ambiante de -40 °C à +125 °C, température de jonction de -40 °C à +150 °C
- Robuste
- Conforme à la norme CISPR22 (EN55022), classe B, relative aux émissions conduites et rayonnées
- Répond aux normes relatives aux chutes, aux chocs et aux vibrations : JESD22-B103, B104, B111
Applications
- Alimentations de contrôle industriel
- Point de charge à usage général
- Régulation de l’alimentation distribuée
- Alimentations de stations de base
- Contrôleur logique programmable
- Systèmes monocarte haute tension
Vidéos

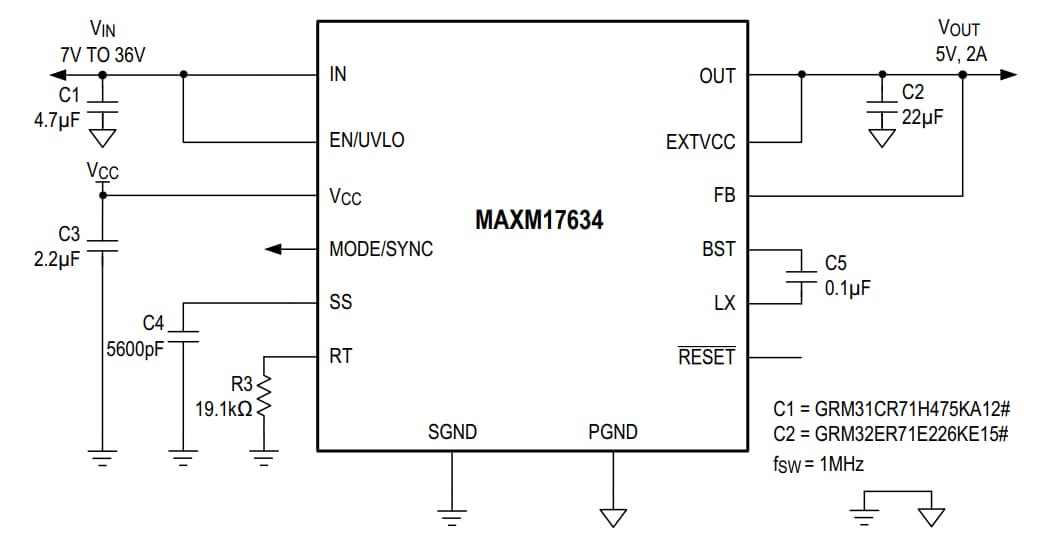

Schéma fonctionnel
Outils de développement
Analog Devices Inc. Kits d'évaluation MAXM17633, MAXM17634, MAXM17635
Utilisés pour évaluer les performances des modules MAXM17633, MAXM17634 et MAXM17635.
