Analog Devices / Maxim Integrated Circuit amplificateur numérique de classe D MAX98365
L'amplificateur numérique de classe D MAX98365 d'Analog Devices est un amplificateur d'entrée numérique facile à utiliser et peu coûteux doté d'une efficacité élevée. L' amplificateur MAX98365 offre des performances audio de classe AB de pointe avec une efficacité de classe D. Le MAX98365 est de taille compacte, économique, et a une conception plug-and-play. Ce dispositif élimine le besoin du signal MCLK externe, qui est utilisé pour la communication PCM, et réduit ainsi les EMI et les éventuels problèmes de couplage de carte. Le MAX98365 a une large plage d'alimentation d'amplificateur de 3 V à 14 V, avec un temps d'allumage de 1 ms et un rendement de 92,7 %. L'amplificateur MAX98365 est optimisé pour une utilisation dans les enceintes intelligentes, les ordinateurs portables, les appareils IoT, les appareils de jeu (audio et haptiques), les smartphones, les tablettes et les appareils photo.
L’amplificateur numérique de classe D MAX98365 d'Analog Devices est logé dans un boîtier WLP (Wafer-Level Package) compact à 12 picots, idéal pour les applications à espace restreint.
Caractéristiques
- Conception simple et plug-and-play
- Large plage d'alimentation de l'amplificateur : 3 V à 14 V
- Puissance de sortie de 13,8 W en 8 Ω à 14 V
- Puissance de sortie de 17,6 W en 6 Ω à 14 V
- Puissance de repos : 30 mW
- Temps d'allumage de 1 ms (pour MAX98365A et MAX98365B)
- Rendement de 92,7 % (7,0 W en RL = 8 Ω, PVDD = 12 V)
- Bruit de sortie 22 μVRMS
- Plage dynamique : 111,5 dB
- THD+N : -85 dB à 1 kHz
- Aucun signal MCLK requis
- Taux d'échantillonnage de 8 kHz à 192 kHz
- Prend en charge la sortie gauche, droite ou (gauche/2 + droite/2) en modes I2S et justifié à gauche
- Sorties de classe D sans filtre grâce à un contrôle sophistiqué de la fréquence périphérique
- Courant d’arrêt faible : 0,5 μA
- Une faible sensibilité en RF rejette le bruit TDMA des radios GSM
- Fréquence de commutation de classe D réglée à 6 % pour une meilleure planification EMI
- Circuit de réduction de clics et pops complète
- Protection solide en thermique et contre le court-circuit
- Boîtier WLP-12 de 1,21 mm x 1,78 mm ; pas de 0,4 mm
Applications
- Haut-parleurs intelligents
- Micro-ordinateurs
- Appareils IoT
- Consoles de jeu (audio et haptique)
- Smartphones
- Tablettes
- Appareils photo/caméras
Outils de développement
Analog Devices / Maxim Integrated Système d’évaluation MAX98365
Système entièrement assemblé qui évalue les amplificateurs audio de classe D MAX98365x.

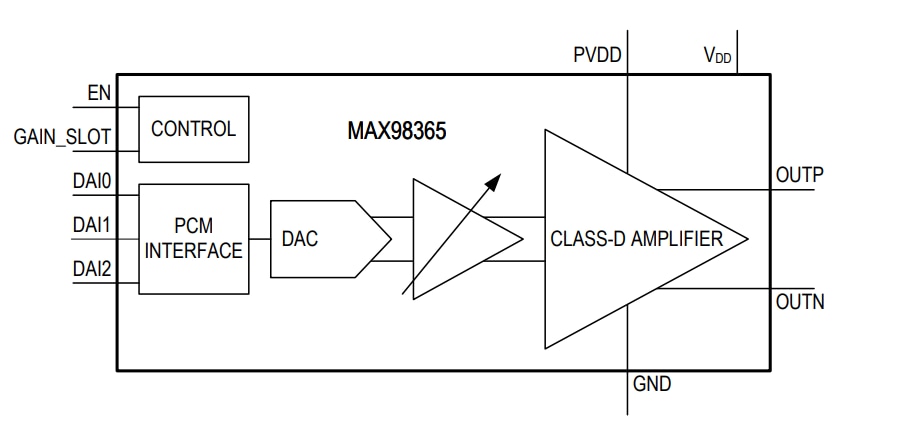

Schéma de principe
Ressources supplémentaires
Fournissent des performances audio supérieures avec des amplificateurs de classe D à entrée numérique Plug-and-Play
Les amplificateurs de classe D Plug-and-play simplifient la conception du système en éliminant le besoin de programmation I2C, d'horloges d'échantillonnage à faible vacillement, de redresseurs de niveau logique, de conception de carte attentive ou de filtrage EMI.
