Analog Devices / Maxim Integrated Kit d’évaluation MAX77659EVKIT
Le kit d'évaluation MAX77659EVKIT d'Analog Devices fournit une plateforme de démonstration et de développement pour le PMIC (CI de gestion de l’alimentation) SIMO MAX77659. Le MAX77659 intègre un chargeur de commutation, un régulateur Buck-Boost à inductance unique et sorties multiples (SIMO) avec trois sorties Buck-Boost, un régulateur linéaire, un contrôleur marche/arrêt et une interface I2C. Le dispositif est optimisé pour les écouteurs rechargeables, les wearables et d’autres applications, en mettant l’accent sur un faible courant d’alimentation et une solution de petite taille.
Le kit d’évaluation MAX77659EVKIT d'Analog Devicesd est doté d’un PMIC MAX77659 préinstallé dans un boîtier WLP-30, ainsi que tous les circuits de prise en charge requis. Les points de test numériques, SIMO et LDO permettent d’accéder à tous les signaux clés et un port USB permet au MAX77659EVKIT de se connecter à un PC. Le logiciel sous Windows® fournit une interface graphique conviviale et une interface détaillée basée sur les registres aux fins d’appliquer les caractéristiques du MAX77659.
Caractéristiques
- Carte PCB totalement assemblée et testée
- L'IGU facile à utiliser commande l’interface I2C
- Évalue les options de boutons-poussoirs, de commutateurs à glissière et de modes logiques sur les touches.
- DEL GPIO
- Charges électroniques embarquées
- Modes à état stable, transitoire et aléatoire
Équipement nécessaire
- PC sous Windows
- Logiciel à interface graphique intuitive
- Source d’alimentation
- Batterie
- Ampèremètre
- Voltmètre numérique
- Câble micro-USB
Dispositifs pris en charge
Analog Devices / Maxim Integrated CI de gestion d’alimentation (PMIC) SIMO MAX77659
PMIC à inductance unique et sorties multiples optimisé pour les écouteurs rechargeables, les wearables et les hearables.
Disposition de la carte (haut)

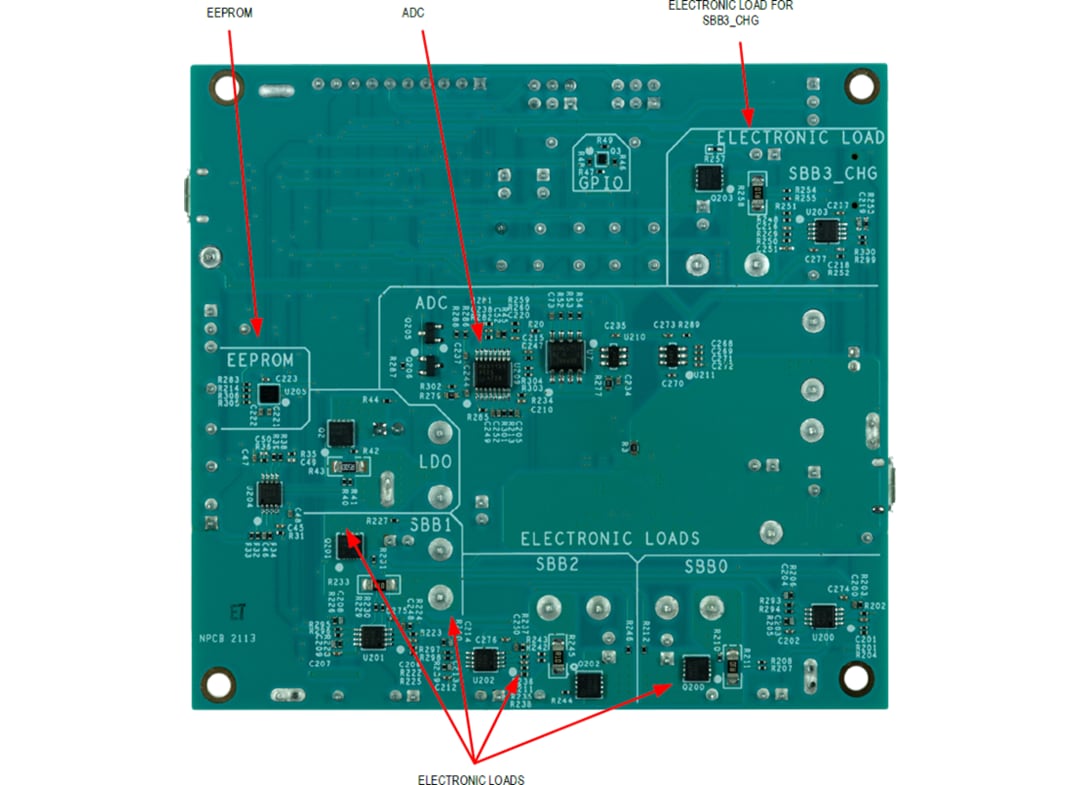

Disposition de la carte (bas)
Schéma fonctionnel
Publié le: 2021-09-02
| Mis à jour le: 2023-04-17
