Analog Devices Inc. Kits d'évaluation MAX4147x

Les kits d’évaluation MAX4147x d'Analog Devices évaluent les récepteurs ISM MAX41470, MAX41473 et MAX41474 sous 1 GHz. Les kits sont dotés d’un seul récepteur MAX4147x ISM/SRD sous-GHz VHF/UHF à haute puissance de sortie. Il est conçu pour recevoir des données de détrompage de fréquence (FSK), de Gausse GFSK ou de détrompage d’amplitude (ASK) dans les plages de fréquence 287 MHz à 320 MHz, 425 MHz à 480 MHz et 860 MHz à 960 MHz.

Les kits d’évaluation MAX4147x d'Analog Devices fonctionnent avec un microcontrôleur (MCU) externe et un logiciel d’interface utilisateur graphique (GUI) d’un ordinateur. Le MAX4147x utilise une interface SPI pour les configurations de registre interne. Les kits d’évaluation sont dotés d’un logiciel compatible Windows® 10 qui fournit une interface utilisateur graphique (IUG) simple pour la configuration de tous les registres MAX41470 via le port SPI. L’interface graphique contrôle également le PMIC embarqué lorsque la plate-forme d’applications MAX32630FTHR est utilisée.

Caractéristiques

Évalue les récepteurs ISM MAX4147x sous 1 GHz
Plage d’alimentation en tension d’entrée unique de 1,8 V à 3,6 V

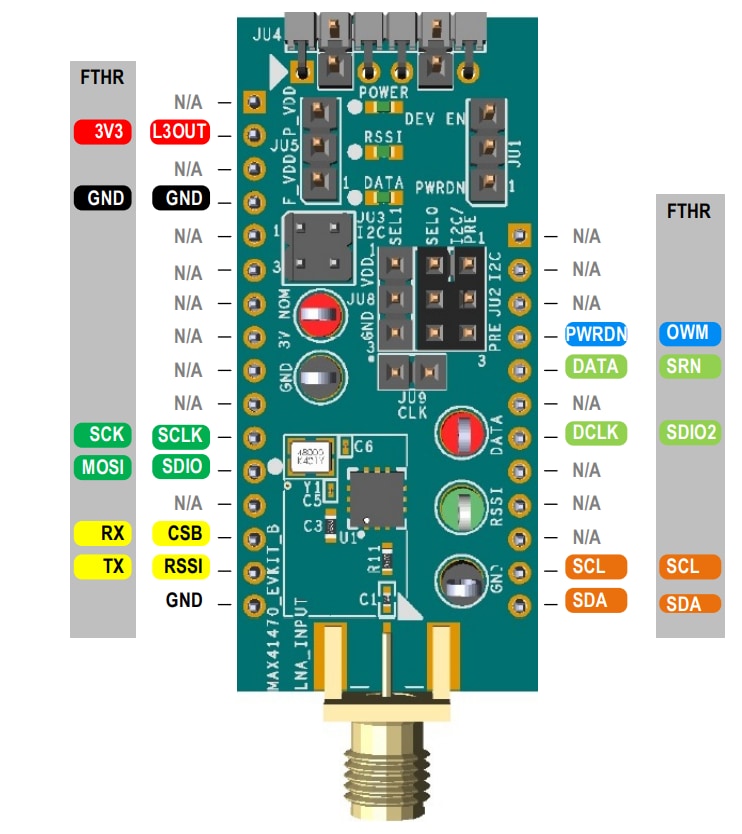

Interface directe avec une carte de microcontrôleur (MCU) Arm® MAX32630FTHR
Interface matérielle PMOD disponible
Logiciel compatible avec Windows 10

Commande d’interface SPI embarquée pour le MAX41470 et contrôle I²C optionnel pour le MAX41473/74
Commandes IUG pour le PMIC de la carte MAX32630FTHR, avec un fonctionnement de 1,8 V à 3,3 V
Conception de la PCB à quatre couches fiable
Totalement assemblée et testée

Applications

Contrôle d’accès au bâtiment
Ouvertures des portes de garage (GDO)
Domotique et sécurité

Entrée sans clé à distance (RKE)
Pagers Restaurant
Systèmes de surveillance de pression des pneus (TPMS)

Contenu du kit

Carte du kit d’évaluation MAX4147x
Kit MAX32630FTHR#
- Carte FTHR
- Carte DAPLINK
- Deux câbles USB micro-B

Équipement nécessaire

PC Windows (Windows 10) avec un seul port USB disponible
Générateur de signal RF avec capacités de modulation ASK/OOK et/ou FSK pour entrée LNA
Une alimentation électrique capable de 1,8 à 3,6 V, 20 mA

Logiciel

Le MAX41470EVKIT est doté d'un logiciel compatible avec Windows 10 qui fournit une interface utilisateur graphique (IUG) simple pour la configuration de tous les registres MAX41470 via le port SPI. L’interface graphique contrôle également le PMIC embarqué lorsque la plate-forme d’applications MAX32630FTHR est utilisée.

• Télécharger le logiciel MAX41470EVKIT d’Analog Devices
