Analog Devices / Maxim Integrated Blindage MAX33046E
Le kit d’évaluation de blindage MAX33046E d'Analog Devices Inc. est une carte de circuit imprimé entièrement assemblée et testée qui démontre la fonctionnalité de l’émetteur-récepteur semi-duplex RS-485 MAX33046E. L’émetteur-récepteur semi-duplex RS-485 MAX33046E avec protection contre les défauts de ±25 V offre une plage étendue en mode commun de -7 V +12 V et un modèle de corps humain (HBM) DES de ±40 kV pour les lignes de données A/B.
Le blindage MAX33046E d'ADI offre un isolateur numérique qui est utilisé comme traducteur de niveau entre l’émetteur-récepteur RS-485 et l’interface du contrôleur.
Caractéristiques
- Évaluation facile du MAX33046E
- Compatibilité interface E/S de 1,71 à 5,5 V
- Disposition de la carte PCB fiable
- Compatible avec la plateforme Arduino®/Arm® Mbed™
- Totalement assemblé et testé
Équipement nécessaire
- Blindage MAX33046E
- Alimentation CC de 3,3 V (ou de 5 V), 500 mA
- Générateur de signal/fonction pouvant générer un signal d’onde carrée de 10 MHz
- Oscilloscope
Produits associés
Analog Devices / Maxim Integrated Émetteurs-récepteurs RS-485/RS-422 MAX33045E/MAX33046E
Offrent de la flexibilité en fonctionnant sur un rail d’alimentation de 3,3 ou 5,0 V.

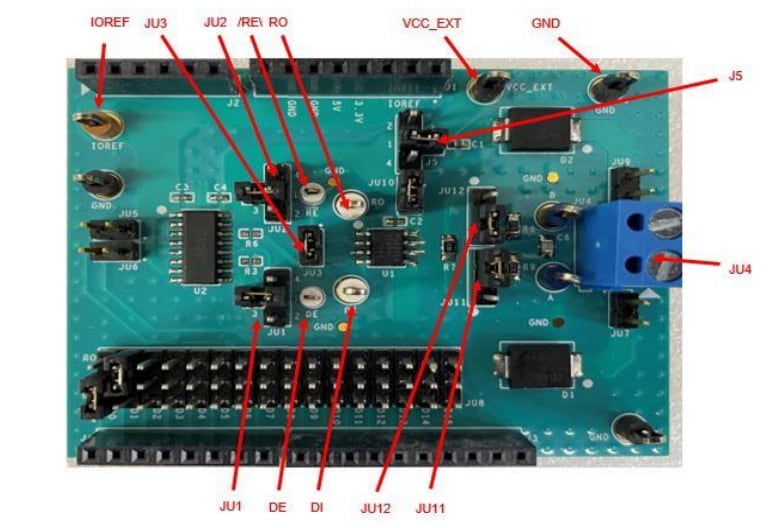

Positions de cavaliers et de points de test
Publié le: 2021-04-08
| Mis à jour le: 2023-04-13
