Analog Devices / Maxim Integrated Émetteur-récepteur CAN +5 V MAX33042E
L'émetteur-récepteur CAN MAX33042E +5 V d'Analog Devices Inc. dispose d'une protection intégrée pour les applications industrielles. Le MAX33042E dispose d’une protection étendue contre les défauts ±40 V pour les équipements où une protection contre les surtensions est nécessaire. Il intègre également une protection élevée de ±40 kV DES HBM (modèle du corps humain) et une plage d’entrée en mode commun (CMR) de ±25 V. Cela dépasse la norme ISO 11898-2 CAN de -2 V à +7 V.
Caractéristiques
- La protection intégrée augmente la robustesse
- Protection accrue sur CANH et CANL
- Tolérance aux défaillances de ± 40 V
- Protection ESD HBM de ± 40 kV
- Protection ESD par contact ± 12 kV et par lame d’air ± 15 kV (ISO 10605, CEI 61000-4-2)
- Plage d’entrée étendue en mode commun (CMR) de ± 25 V
- Protection contre les courts-circuits
- La temporisation dominante de l’émetteur empêche le verrouillage
- Arrêt thermique
- Protection accrue sur CANH et CANL
- Offre des options de conception flexibles
- Taux de balayage lent pour minimiser les EMI
- Mode de veille à faible courant
- Broche d’arrêt pour économiser l’énergie
- Options de petits boîtiers pour économiser de l’espace sur la carte PCB
- 8-Pin SOT23
- Fonctionnement à haute vitesse jusqu’à 4 Mbit/s
- Plage de températures de fonctionnement de -40 à +125 °C
Applications
- Équipement industriel
- Instrumentation
- Contrôle de moteur
- Immotique

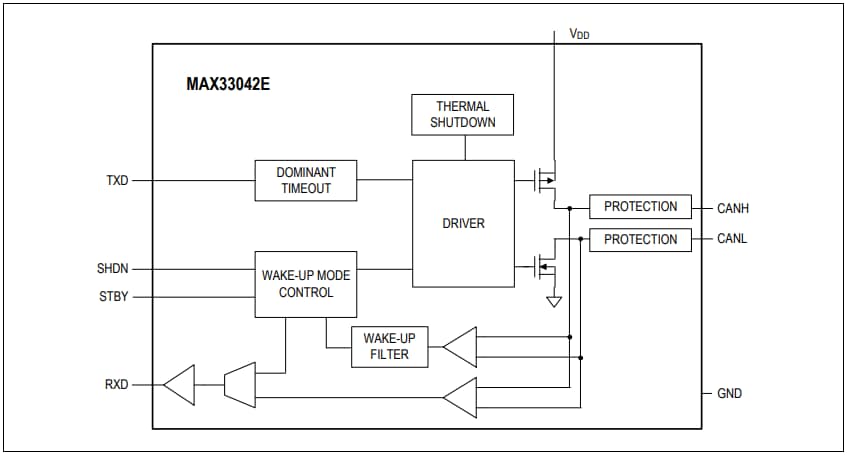

Schéma de principe
Produits associés
Analog Devices / Maxim Integrated Blindage MAX33042E
Carte de circuit imprimé (PCB) entièrement assemblée et testée pour évaluer le MAX33042E.
