Analog Devices / Maxim Integrated Blindage MAX31329
Le blindage MAX31329 d'Analog Devices est un circuit imprimé entièrement assemblé et testé conçu pour fournir une plateforme d’évaluation pour la RTC MAX31329. Le RTC MAX31329 est une horloge en temps réel (RTC) I2C économique avec un oscillateur à quartz intégré et un quartz. Le blindage fonctionne avec une alimentation unique de 1,6 à 5,5 V, soit à partir d’un USB ou d’une alimentation externe. Le dispositif intègre une entrée de batterie et maintient un délai précis lorsque l’alimentation principale du dispositif est interrompue. Le blindage MAX31329 d'Analog Devices fournit l'interface utilisateur graphique (GUI) matérielle et logicielle pour évaluer la RTC MAX31329. Le dispositif se connecte au PC via une carte PICOMAX32625 et un câble micro-USB.
Caractéristiques
- Évaluation facile du RTC MAX31329
- Plage de tension d’alimentation unique de 1,6 à 5,5 V
- Disposition de la carte PCB fiable
- Totalement assemblée et testée
Contenu du kit
- Carte du contrôleur PICO MAX32625 assemblée
- Câble micro-USB
- Carte de circuit assemblée comprenant MAX31329ELB+
Équipement nécessaire
- Un ampèremètre pico pour mesurer le courant
- Un oscilloscope et une sonde d’oscilloscope
- Un PC ou un ordinateur portable avec Microsoft Windows® 7 ou version ultérieure
- Un câble USB type A mâle vers micro-USB type B mâle
- Une carte PICO MAX32625 assemblée et programmée
- Un blindage MAX31329
Produits associés
Analog Devices / Maxim Integrated MAX32625PICO Evaluation Board
Rapid development platform based on the MAX32625 Arm® Cortex-M4 Microcontroller with FPU.
Analog Devices / Maxim Integrated Horloge en temps réel (RTC) I2C MAX31329
Dispositif de chronométrage à faible courant qui fournit un courant en nanoampères (nA), prolongeant ainsi la durée de vie de la batterie.

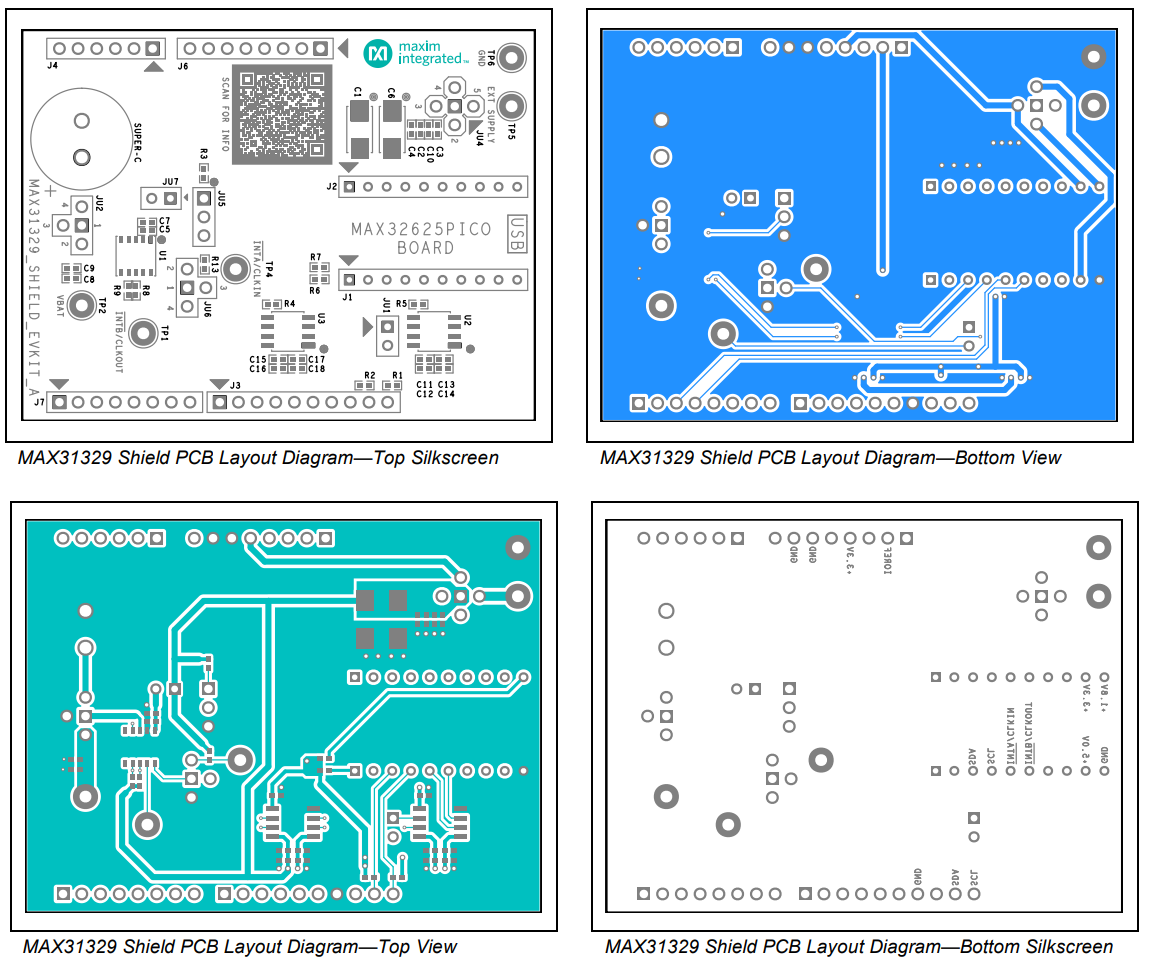

Schéma de disposition de la PCB
