Analog Devices Inc. Kit d’évaluation de protecteur de port MAX25410EVKIT
Le kit d’évaluation de protecteur de port MAX25410EVKIT d’Analog Devices Inc. démontre le protecteur de port USB-PD automobile MAX25410 avec commutateur VCONN intégré et émulation d’adaptateur de chargeur hôte. Il dispose également d’une protection ESD au niveau du système, d’une protection contre les courts-circuits vers Vbus et d’une protection intégrée contre les courts-circuits vers la batterie. Le kit d’évaluation est conçu pour être branché à n’importe quel port USB 2.0 Type-C, fournissant efficacement un port Type-C entièrement protégé. Le kit d'évaluation ne nécessite qu'une seule source d'alimentation électrique externe pour fonctionner. La protection est toujours maintenue, que l'alimentation d'entrée soit présente ou non.
Le kit d’évaluation est rempli avec un MAX25410AGTE/V + (variante avec modes d’activation actif bas VCONN, d'auto-CDP et d'émulation de chargeur hôte DCP/Apple 2,4 A automatique). D’autres variantes peuvent être utilisées en remplaçant simplement le CI sur le kit d’évaluation.
Caractéristiques
- commutateurs de protection USB Type-C™ CC1/CC2
- FET VCONN 550 mΩ intégrés avec protection contre les surintensités 250mA
- commutateurs de protection USB 2.0 D+/D- avec bande passante 1GHz
- protection 24 V CC et USB 2.0 contre les courts-circuits vers Vbus
- Détection et récupération automatiques des défauts avec des délais de réinitialisation conformes à l’industrie
- Émulation de charge BC1.2, Apple et Samsung intégrée
- Prend en charge les modes BC1.2 CDP et DCP
- Apple 2,4 A, 1,0 A
- Samsung 2.0A
- Caractéristiques techniques de charge conforme à la norme chinoise YD/T 1591-2009
- Compatible avec les spécifications USB On-the-Go et Apple CarPlay
- Protection DES élevée (HVD+/HVD-, HVCC1/HVCC2)
- Modèle du corps humain ±2 kV
- ±15 kV entrefer ISO 10605
- ±8 kV contact ISO 10605
- ±15 kV entrefer CEI 61000-4-2
- Contact CEI 61000-4-2 ±8 kV
- Configuration de la carte PCB éprouvée
- Totalement assemblée et testée
Équipement nécessaire
- Kit d'évaluation MAX25410EVKIT
- Alimentation CC ou batterie de voiture (VBAT) 14 V/1 A
- Alimentation CC 24 V/1 A
- Fiche de carte détachable USB-C (USB3.1-CM-BO-V2A ou équivalent)
- Oscilloscope avec 4 canaux analogiques, 1 canal numérique et une sonde de courant

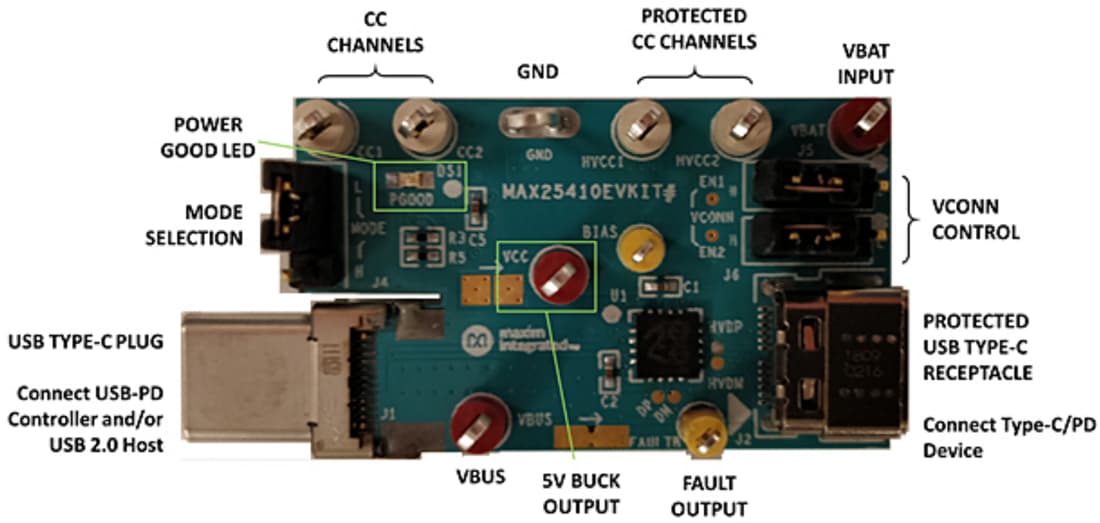

Interfaces de kit
Produit associé
Analog Devices Inc. Protecteur de port PD USB MAX25410
Solution pour les applications automobiles de radio, de navigation, de connectivité et de concentrateur USB/module multimédia.
