Analog Devices Inc. Protecteur de port PD USB MAX25410

Le protecteur de port USB PD MAX25410 d'Analog Devices Inc. est une solution de protection Type-C basée sur l'alimentation USB (USB-PD) automobile pour les applications de radio automobile, de navigation, de connectivité et de concentrateur USB/module multimédia. Le composant fournit une solution de protection USB-PD automobile sur une seule puce pour les signaux CC1, CC2, D + et D- sur un connecteur USB Type-C™. Le MAX25410 fournit également un commutateur VCONN avec une gestion avancée des défauts qui ne nécessite pas d’alimentation dédiée.

Les caractéristiques de protection du composant comprennent la norme CEI 61000-4-2 ±15 kV, les ESD ISO 10605 et les courts-circuits vers Vbus (24 V) sur les broches protégées HVCC1, HVCC2, HVD + et HVD-. Le composant dispose également de modes CDP à détection de charge BC1.2, DCP ou traversant (SDP) intégrés, Apple® 2,4 A, Samsung® 2 A et d'une prise en charge de l'émulation de charge selon la norme chinoise YD/T 1591-2009.

Caractéristiques

  • commutateurs de protection USB Type-C™ CC1/CC2
  • FET VCONN 550 mΩ intégrés avec protection contre les surintensités 250mA
  • commutateurs de protection USB 2.0 D+/D- avec bande passante 1 GHz
  • Protection 24 V CC et USB 2.0 contre les courts-circuits vers VBUS
  • Détection et récupération automatiques des défauts avec des délais de réinitialisation conformes à l’industrie
  • Résistances Apple et Samsung de terminaison de charge dédiées intégrées
    • Prend en charge les modes USB BC1.2 CDP et DCP
    • Prend en charge la norme chinoise YD/T 1591-2009
    • Compatible avec les spécifications USB On-the-Go et Apple CarPlay
  • Protection DES élevée (HVD+/HVD-, HVCC1/HVCC2)
    • Modèle du corps humain ±2 kV
    • ±15 kV entrefer ISO 10605
    • ±8 kV contact ISO 10605
    • ±15 kV entrefer CEI 61000-4-2
    • contact CEI 61000-4-2 ±8kV
  • boîtier 4 mm x 4 mm TQFN-EP à 16 broches
  • Plage de température de fonctionnement de -40 °C à +105 °C
  • Homologué AEC-Q100 et AEC-Q006

Applications

  • Radio et navigation automobiles
  • Concentrateurs USB automobiles
  • Applications de boîtiers multimédia automobiles

Application standard

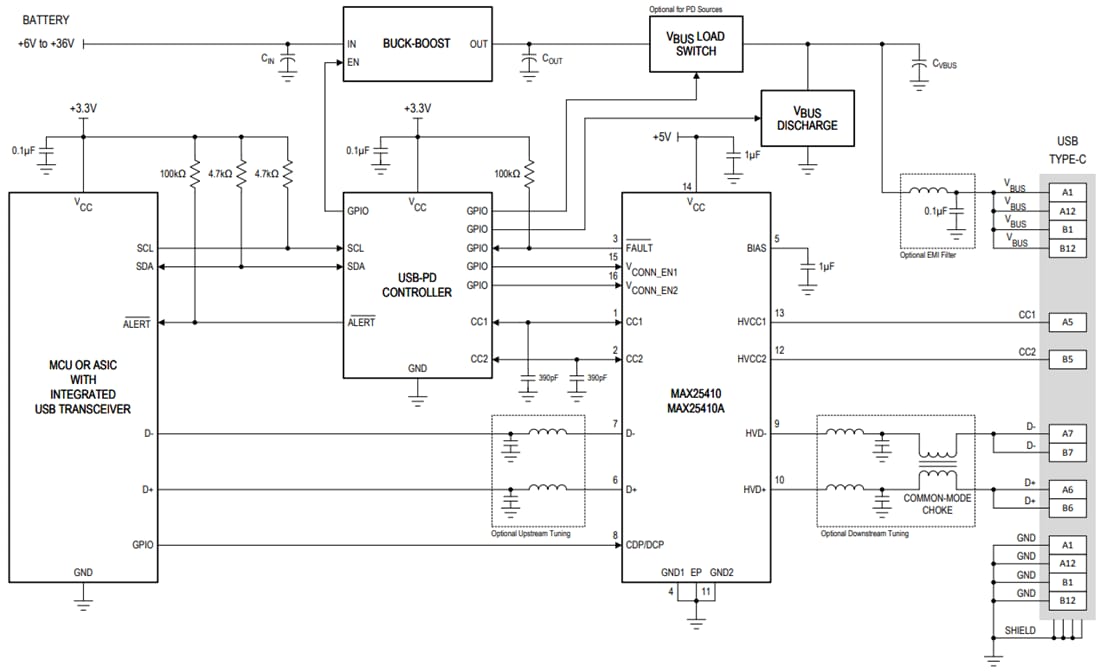

Schéma du circuit d'application - Analog Devices Inc. Protecteur de port PD USB MAX25410

Outil de développement associé

Analog Devices Inc. Kit d’évaluation de protecteur de port MAX25410EVKIT

Démontre le MAX25410, un protecteur de port USB-PD automobile.

Learn Moreà propos de Analog Devices Inc. Kit d’évaluation de protecteur de port MAX25410EVKIT View Productslié à Analog Devices Inc. Kit d’évaluation de protecteur de port MAX25410EVKIT
Publié le: 2020-01-22 | Mis à jour le: 2024-04-18
