Analog Devices / Maxim Integrated Mini PMIC à quatre sorties MAX25250
Le mini PMIC à quatre sorties MAX25250 d'Analog Devices Inc. est un PMIC à quatre sorties et haut rendement qui intègre trois convertisseurs CC-CC et un LDO à PSRR élevé, destiné aux applications de caméra. Le MAX25250 d'ADI dispose d’une protection contre le démarrage progressif, la surintensité et la surchauffe.
L’OUT1 est un convertisseur Buck synchrone à haute tension de 1 A fonctionnant à partir d’une batterie coaxiale ou automobile. Les convertisseurs Buck synchrones basse tension OUT2 et OUT3 fonctionnent à partir d’OUT1 et fournissent une plage de tension de sortie de 0,8 à 3,98 V. L’OUT2 fournit 1,2 A pour les appareils photo à mégapixels et les sérialiseurs à haut débit. L’OUT3 fournit 1,2 A pour alimenter les rails secondaires de l’imageur, du sérialiseur et du microcontrôleur. L’OUT4 est un LDO à faible tension, faible bruit et PSRR élevé pour la puissance de l’imageur.
Tous les convertisseurs Buck atteignent une précision de tension de sortie de ± 1,5 % sur la plage de charge, ligne et température. Les défauts de surtension et de sous-tension sont surveillés ; les erreurs sont communiquées via la RÉINITIALISATION.
Le Mini PMIC MAX25250 à quatre sorties de Maxim dispose d’un mode PWM (Modulation de largeur d’impulsion) à fréquence fixe de 2,2 MHz pour une immunité au bruit et une réponse transitoire de charge améliorées. Le fonctionnement à haute fréquence du MAX25250 permet d’utiliser des condensateurs en céramique et minimise les composants externes. La modulation de fréquence à spectre étalé programmable minimise les émissions électromagnétiques rayonnées. De plus, les commutateurs intégrés à faible RDS(ON) améliorent le rendement à fortes charges et rendent la disposition plus simple que les solutions discrètes.
Le PMIC MAX25250 est spécifié pour un fonctionnement sur la plage de température automobile de -40 à +125 °C.
Caractéristiques
- Fonctions multiples pour une petite taille
- Convertisseur Buck synchrone à haute tension 1 A
- Plage de tension d’entrée 5 à 22 V
- Tension de sortie 3 à 4 V et 5 V par incréments de 50 mV
- Deux convertisseurs Buck synchrones basse tension
- OUT2 et OUT3 fournissent jusqu’à 1,2 A
- 0,8 à 3 9875 V par incréments de 12,5 mV
- LDO pour capteur de caméra ; 50 dB à 1 kHz
- Fonctionnement 2,2 MHz
- Sortie RÉINITIALISATION – drain ouvert
- Haute précision
- Précision de tension de sortie : ± 1,5 %
- Surveillance UV/OV
- Convertisseur Buck synchrone à haute tension 1 A
- Robuste pour l’environnement automobile
- Fonctionnement PWM (Modulation de largeur d’impulsion) forcé en mode courant
- Protection contre la surchauffe et les courts-circuits
- TQFN 20 broches 3,5 x 3,5 mm
- Plage de température automobile de classe 1 de -40 à +125 °C
- Homologué AEC-Q100
Applications
- Caméras de vue périphérique
- Caméras de vue arrière

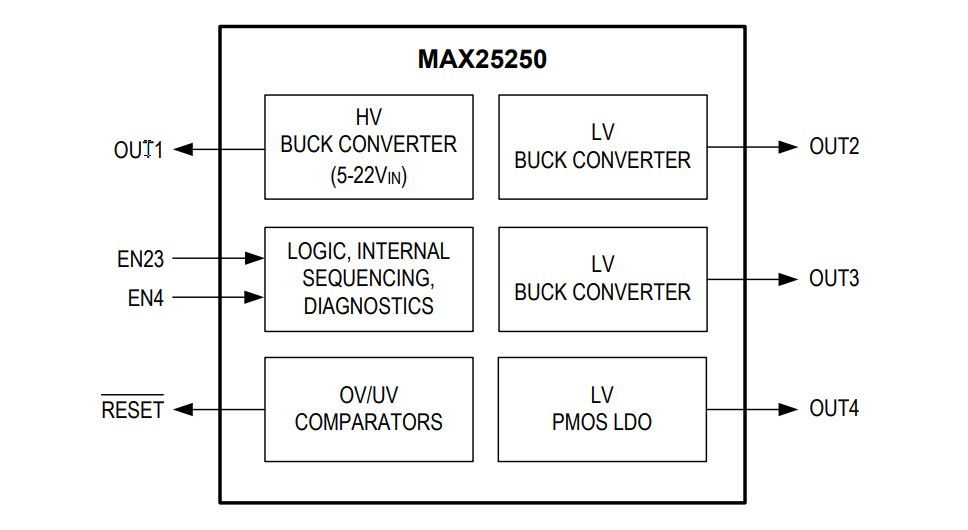

Schéma fonctionnel simplifié
