Analog Devices Inc. Kit d'évaluation MAX25231EVKIT
Le kit d’évaluation MAX25231EVKIT d'Analog Devices est un circuit entièrement assemblé et testé qui permet d'évaluer le mini-convertisseur Buck MAX25231 dans un boîtier TDFN à 12 broches. Le MAX25231 fournit jusqu’à 1,2 A, avec des tensions d’entrée de 3,5 V à 36 V, tout en consommant seulement 3,5µA de courant de repos à vide.
Le kit d’évaluation MAX25231EVKIT d'Analog Devices est fourni avec un mini-convertisseur Buck MAX25231 installé mais peut également être utilisé pour évaluer toutes les autres variantes MAX25231 avec un minimum de changements de composants U1. Le kit d’évaluation comprend divers points de test et cavaliers pour l'évaluation.
Caractéristiques
- Plage d’alimentation d’entrée de 3,5 V à 36 V
- Tension de sortie fixe de 5 V ou 3,3 V, ou réglable entre 1 V et 10 V
- Délivre un courant de sortie pouvant atteindre 1,2 A
- Entrée de synchronisation de fréquence
- Entrée d’activation
- Sortie PGOOD de contrôle de tension
- Configuration de la carte PCB éprouvée
- Totalement assemblée et testée
Équipement nécessaire
- Kit d'évaluation MAX25231
- Alimentation électrique de 3,5 V à 36 V, 2 A
- Voltmètre
- Charge électronique

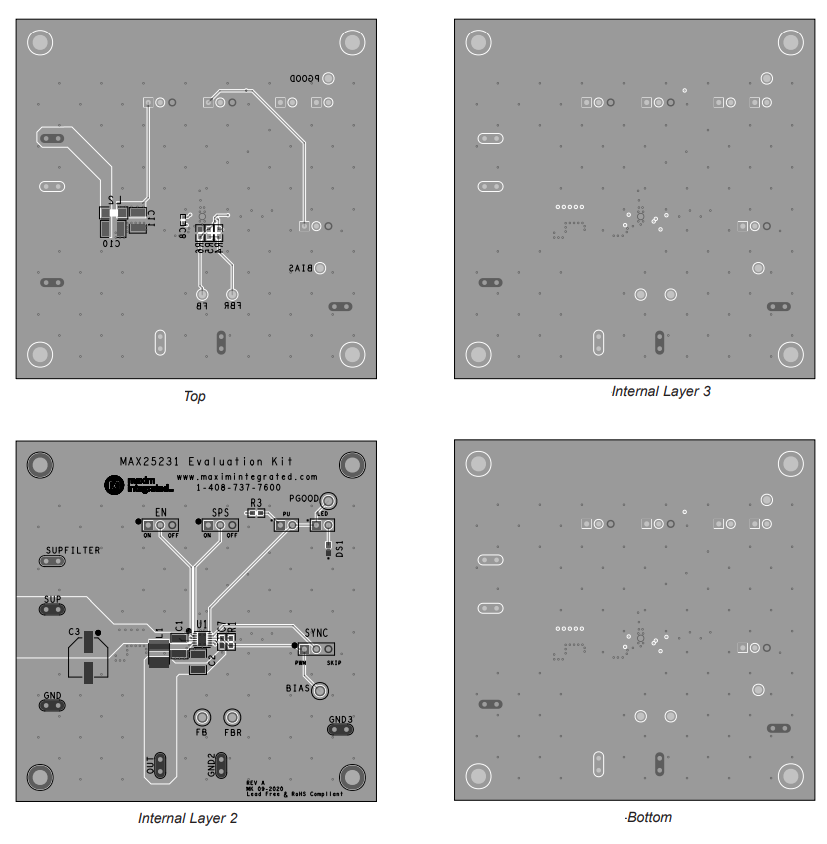

Schémas de disposition de la PCB
Produits associés
Analog Devices Inc. Mini convertisseur Buck MAX25231
Un petit convertisseur synchrone qui intègre des commutateurs côté haut et côté bas.
