Analog Devices / Maxim Integrated Alimentation TFT-LCD 4 canaux automobile MAX25222C
L'alimentation électrique TFT-LCD 4 canaux automobile MAX25222C d'Analog Devices fournit des alimentations positives AVDD et NAVDD négatives symétriques, ainsi que des alimentations de grille VGon et VGoff. Les MAX25221 intègrent également un tampon VCOM avec une plage de tension de sortie au dessus et en dessous de la mise à la terre, et un bloc de mesure de la température. Cette alimentation électrique d'Analog Devices contient une mémoire non volatile de sorte que les valeurs de toutes les sorties peuvent être étalonnées pendant toute la durée de vie du dispositif (cinq fois au maximum). L'interface l2C intégrée sur le MAX25222C permet la lecture des données de programmation et de diagnostic, et après programmation, un mode autonome est disponible.
Le MAX25222C comprend des diagnostics complets pour aider à atteindre le niveau de sécurité ASIL B. Le bloc d'interface du capteur de température mesure la température en option, permettant de régler la tension de sortie VCOM en fonction de la température mesurée. Le MAX25222C est proposé en boîtier TQFN et fonctionne sur une plage de température de -40 °C à +125 °C.
Caractéristiques
- Intégration élevée
- Le Boost synchrone fournit une AVDD de 4,2 V à 10,5 V, jusqu’à 200 mA
- Sortie de l'onduleur NAVDD jusqu'à -200 mA
- Sortie 15 mA VGON (7,6 V à 20,2 V) depuis 3 pompes de charge régulées
- VGOFF (-18,2 V à -5,6 V) de la pompe de charge régulée jusqu'à -15 mA (doubleur de pompe de charge)
- Séquençage contrôlé pendant la mise sous tension et l’arrêt de tous les rails
- Plage de sortie VCOM +1 V à -2,49 V par incréments de 6,83 mV
- Entrée NTC pour mesure/compensation de température
- Faibles EMI
- Fréquence de commutation 420 kHz/2,1 MHz avec spectre étalé
- Interface de contrôle/diagnostic I2C avec sortie FLTB (interruption)
- Diagnostic UV sur toutes les sorties
- Diagnostic OV sur toutes les sorties
- Référence de bande interdite hors de portée
- Broche FLTB bloquée
- Contrôle de parité de communication
- Défaillance du CNA VCOM
- Polyvalent
- Paramètres de tension de sortie non volatiles sur AVDD/NAVDD, VGon> VGOFF. VCOM, et séquençage
- Prend en charge le mode de fonctionnement autonome après programmation
- Boîtier TQFN32 compact de 5 x 5 mm
- AEC-Q100 classe 1
Applications
- Écrans d'infodivertissement
- Écrans d’information centraux
- Groupes d’instruments
Système d'évaluation associé
Analog Devices Inc. Système d’évaluation MAX25222 (MAX25222EVSYS)
Plateforme de démonstration et de développement pour le circuit d'alimentation TFT-LCD automobile 4 canaux MAX25222.

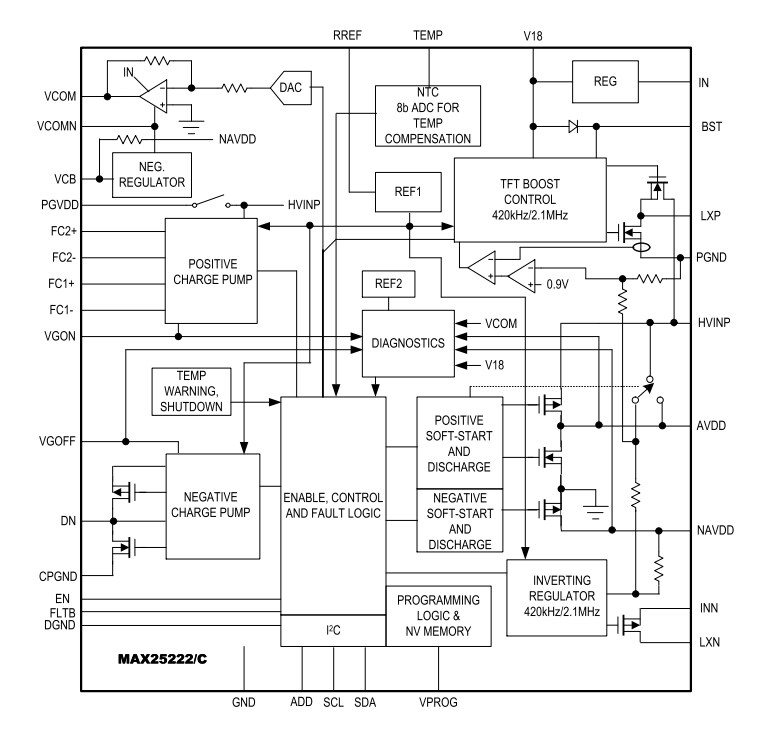

Schéma fonctionnel
Publié le: 2021-11-05
| Mis à jour le: 2023-04-17
