Analog Devices Inc. Capteur de mouvements MAX25205 pour l’industrie automobile
Le capteur de mouvement MAX25205 d'Analog Devices Inc. pour le secteur automobile est un système d’acquisition de données économique pour la détection des gestes et de la proximité. Le MAX25205 peut reconnaître les gestes de défilement manuel, la rotation du doigt et de la main et la détection de proximité. Le MAX25205 reconnaît les fonctions en détectant la lumière réfléchie depuis la source de lumière LED IR contrôlée à l’aide d’un réseau intégré de capteurs optiques à 6 x 10 éléments. Le MAX25205 détecte ces mouvements même lorsqu’ils sont exposés à une lumière ambiante vive. Un CPU à faible puissance et faible coût, comme le MAX32630, est nécessaire pour traiter les données à partir du capteur.
Caractéristiques
- Solution de détection des mouvements flexible et économique pour les applications automobiles.
- Le CPU externe à faible puissance et faible coût traite la sortie du capteur
- Prend en charge les gestes de balayage, de rotation et de proximité
- Hautement intégré
- Réseau de photodiodes IR de 60 pixels
- Pilote LED intégré
- Interfaces série SPI de 6 MHz et I2C de 400 kHz
- Fonctionne avec une lumière ambiante de 120 k lux
- Homologué AEC-Q100
- Exploitation de -40 °C à +85 °C
- Niveau de sensibilité à l'humidité (MSL) 1
- Exploitation à ultra-faible puissance, de 1 mA à 3,3 V
- Boîtier QFN compact à flancs mouillables à 20 broches de 4 mm x 4 mm x 1,35 mm
Applications
- Contrôle de l’affichage central des informations
- Systèmes de divertissement de siège arrière
- Commande des portes, du toit ouvrant et du coffre
- Remplacement de l’interrupteur mécanique
- Détection des occupants

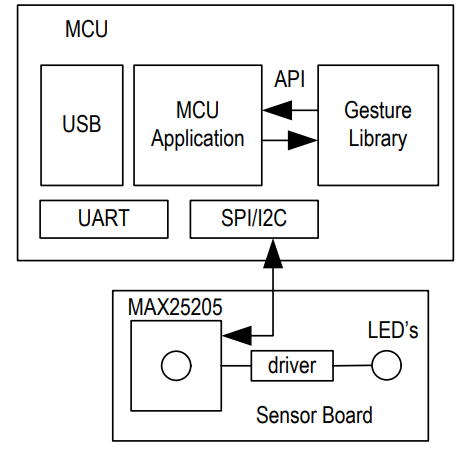

Schéma simplifié du système
Kit d’évaluation
Analog Devices Inc. Kit d'évaluation MAX25205
Utilisé pour démontrer le capteur IR optique MAX25205 dans une application de détection des gestes et de la proximité.
Publié le: 2020-12-15
| Mis à jour le: 2024-08-05
