Analog Devices / Maxim Integrated Isolateurs numériques MAX22563−MAX22566
Les MAX22563−MAX22566 d'Analog Devices constituent une famille d’isolateurs galvaniques numériques à 6 canaux, renforcés, rapides et à faible puissance utilisant une technologie des processus exclusive. Tous les dispositifs de la gamme sont dotés d’une isolation permettant de résister à une tension nominale de 3,75 kVRMS pendant 60 secondes. Les composants automobiles et à usage général sont conçus pour fonctionner à des températures ambiantes de -40 °C à +125 °C. Ces modules Analog Devices transfèrent des signaux numériques entre circuits avec différents domaines de puissance, en utilisant seulement 0,71 mW par canal à 1 Mbit/s (alimentation 1,8 V). La caractéristique de faible puissance réduit la dissipation du système, augmente la fiabilité et permet des conceptions compactes. Les dispositifs sont disponibles avec un débit de données maximal de 25 Mb / s ou 200 Mb / s et des sorties basses sélectionnables par l'utilisateur, élevées ou par défaut. Les dispositifs présentent un faible retard de propagation et une faible gigue d’horloge, ce qui réduit la latence du système.
Les sources indépendantes de 1,71 à 5,5 V de chaque côté du dispositif le rendent également adapté à une utilisation en tant que convertisseur de niveau. Le MAX22563 dispose de trois canaux de transmission de signaux dans une direction et de trois dans la direction opposée. Le MAX22564 dispose de quatre canaux de transmission de signaux dans une direction et de deux dans la direction opposée. Le MAX22565 fournit cinq canaux de transmission de signaux dans une direction et un canal dans la direction opposée. Le MAX22566 d'Analog Devices dispose des six canaux de transmission de signaux dans une seule direction. Les dispositifs dotés d’un suffixe a/V sont homologués AEC-Q100.
Caractéristiques
- Homologation AEC-Q100 des dispositifs /V
- Isolation galvanique renforcée pour les signaux numériques
- 20-SSOP avec ligne de fuite de 5,5 mm et dégagement
- Supporte 3,75 kVRMS pendant 60 secondes (VISO)
- Supporte en continu 784 VRMS (VIOWM)
- Supporte une surtension de ± 12,8 kV entre GNDA et GNDB avec une forme d’onde de 1,2/50 μs
- CMTI élevé (50 kV/μs, std)
- Faible consommation d’énergie
- 0,71 mW par canal à 1 Mbit/s avec VDD = 1,8 V
- 1,34 mW par canal à 1 Mbit/s avec VDD = 3,3 V
- 3,21 mW par canal à 100 Mb/s avec VDD = 1,8 V
- Faible délai de propagation et faible gigue
- Débit de données maximal jusqu’à 200 Mbit/s
- Faible délai de propagation de 7 ns (std) à VDD = 3,3 V
- Gigue d’horloge RMS de 11,1 ps (std)
- Homologations pour les normes de sécurité (en attente)
- UL selon la norme UL1577
- cUL selon CSA Bulletin 5A
- Isolation renforcée VDE 0884-11
Applications
- Automobile
- Véhicule électrique hybride (VEH)
- Chargeurs
- Système de gestion de batterie (BMS)
- Onduleurs
- Industriel
- SPI isolé, RS-232/422/485, CAN, E/S numériques
- Communications par bus de terrain
- Commande de moteur
- Systèmes médicaux

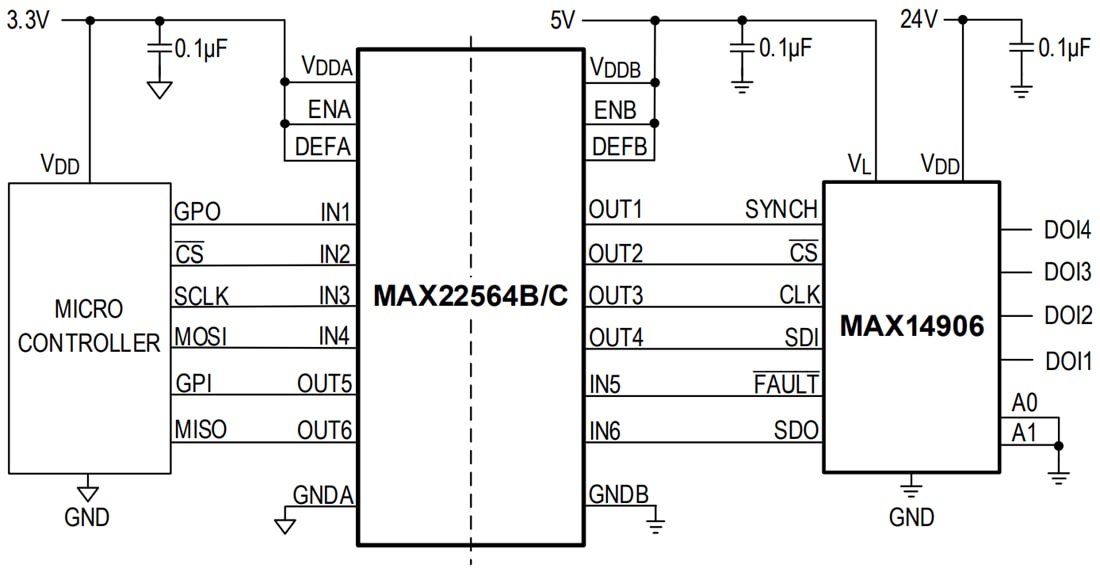

Schéma d’application simplifié
Kits d’évaluation associés
Analog Devices / Maxim Integrated Kit d’évaluation de l’isolateur MAX22565CAEVKIT
Une conception éprouvée pour évaluer le MAX22565, un isolateur numérique galvanique renforcé à six canaux.
Analog Devices / Maxim Integrated Kit d’évaluation d’isolateur MAX2256XAEVKIT
Une conception éprouvée pour évaluer les isolateurs numériques MAX22563−MAX22566 dans un boîtier SSOP à 20 broches.
