Analog Devices Inc. CI asservi intelligent MAX20766
Le CI asservi intelligent MAX20766 d'Analog Devices Inc. est conçu pour fonctionner avec la septième génération de contrôleur d'ADI afin de mettre en œuvre un régulateur de tension multiphase à haute densité. Jusqu'à six circuits intégrés asservis intelligents et un CI de contrôleur, permettent d'obtenir un convertisseur Buck synchrone compact qui inclut des rapports individuels précis de courant de phase et de température par l'intermédiaire de SMBus/PmBus™.
Le CI esclave intelligent MAX20766 d'ADI offre de nombreux circuits de protection contre les surchauffes, les courts-circuits VX et tous les défauts UVLO d'alimentation électrique. Le dispositif s'arrête immédiatement si une défaillance est détectée et envoie un signal au CI du contrôleur.
Le MAX20766 est proposé en boîtier FCQFN à 16 broches avec des bornes thermiques exposées au sommet. Le refroidissement côté haut améliore le transfert de chaleur vers le milieu ambiant et réduit les températures de la carte de circuit imprimé et des composants.
Caractéristiques
- Densité de puissance accrue avec moins de composants externes
- Intégration monolithique pour parasites réduits
- Architecture évolutive compatible avec les inductances couplées
- Efficacité maximale de 94 %
- Refroidissement de la face supérieure pour un meilleur transfert de chaleur vers le milieu ambiant
- Télémétrie précise en temps réel des paramètres critiques
- Interface conforme PMBus via le CI contrôleur pour la télémétrie et la gestion de l'alimentation
- Surveillance et rapport de température de jonction
- Rapport de courant par phase
- Caractéristiques d'auto-protection avancées pour le système et le CI
- Protection contre les surintensités
- Protection contre les surchauffes
- UVLO de tension d'amplification
- Protection contre les courts-circuits VX
Applications
- Équipement de communication et de mise en réseau
- Équipement de stockage et serveurs
- Régulateurs de tension à courant fort
- ASIC de solution réseau
- FPGA
- Chipsets pour microprocesseurs
- Mémoire

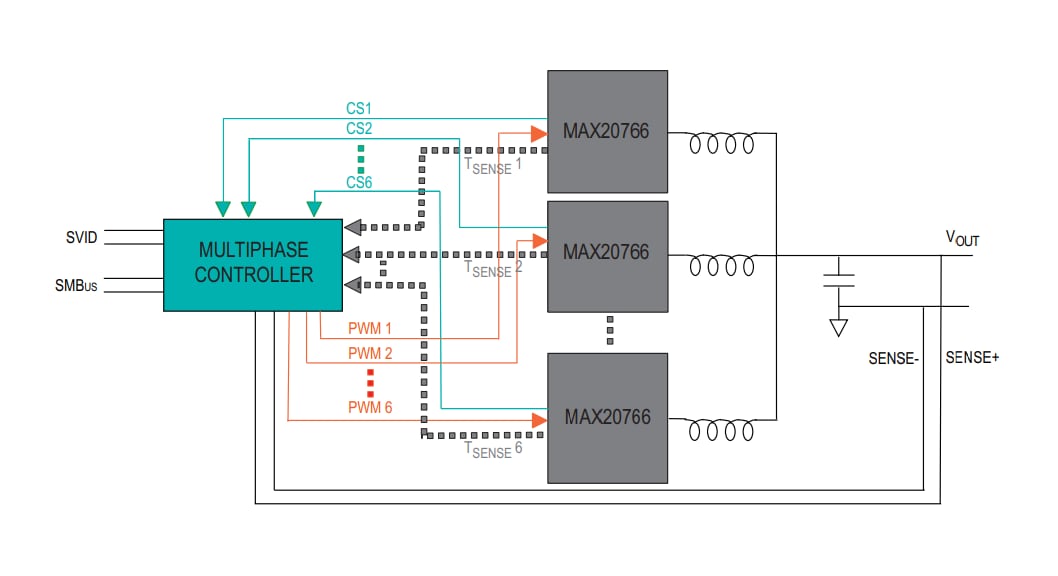

Circuit d'application standard
Publié le: 2020-07-30
| Mis à jour le: 2024-06-18
