Analog Devices / Maxim Integrated Kit d’évaluation MAX20461
Le kit d’évaluation MAX20461 d'Analog Devices Inc. est configuré pour évaluer le fonctionnement du convertisseur CC-CC abaisseur automobile MAX20461 à haut rendement et courant élevé. Le Kit d’évaluation MAX20461 comporte un MAX20461 compatible I2C.
L’interface I2C du kit permet une configuration flexible, des diagnostics de défaillance détaillés et un accès au CAN sur puce qui signale la température, la tension de sortie et le courant de sortie de la puce. Les caractéristiques I2C sont facilement accessibles à l’aide du module MINIQUSB de Maxim et de l’exemple d’IUG fourni. Le Kit d’évaluation est conçu pour fonctionnement à 2,2 MHz. Les commutateurs de données du MAX20461 ne nécessitent généralement pas de réglage visuel et le kit est rempli de courts-circuits.
Caractéristiques
- Modes de détection de charge configurables
- USB-C 3,0 ; 1,5 et 0,5 A
- CDP BC1.2 USB-IF, DCP
- Apple 2,4 A, 1,0 A
- Caractéristiques de charge China YD/T1591-2009
- Réglage automatique de la tension USB par convertisseur CC-CC intégré (275 kHz à 2,2 MHz)
- Disposition de la carte PCB fiable
- Totalement assemblé et testé
Équipement nécessaire
- Kit d’évaluation MAX20461
- Adaptateur USB de type C vers type A
- Câble de rallonge USB-A de 2 m
- Charge électronique 3 A (préférée) ou deux résistances 3,5 Ω 10 W en parallèle (incluses), connectées à une fiche USB de type A (incluse)
- Alimentation CC de 14 V/2 A ou batterie de voiture (VBAT)
- Voltmètre numérique (DVM) ou oscilloscope
- Interface utilisateur graphique MINIQUSB et MAX20461
- Deux cavaliers
- Quatre fils de liaison DuPont, femelle-femelle : GND, SDA, SCL, 3V3
Produits associés
Analog Devices / Maxim Integrated Convertisseurs Buck automobiles MAX20461
Combine un convertisseur Buck, un émulateur de chargeur hôte USB & des commutateurs de protection USB à grande largeur de bande.

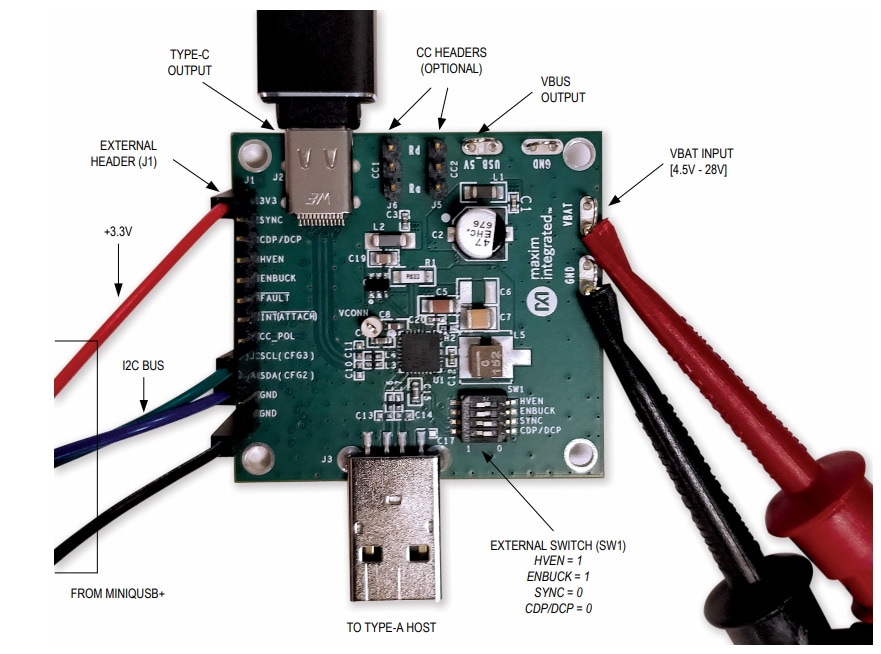

Interface du kit
