Analog Devices / Maxim Integrated Système d'acquisition de données à 14 canaux MAX17852
Le système d’acquisition de données à 14 canaux MAX17852 d'Analog Devices Inc. est un système d’acquisition de données flexible pour la gestion des modules de batteries basse tension et haute tension. Le MAX17852 mesure 14 tensions de cellules, une mesure de courant et une combinaison de quatre températures ou tensions du système avec des moteurs de mesure totalement redondants en 263 μs, ou effectue toutes les entrées uniquement avec le moteur de mesure CAN en 156 µs. Le système est équipé de 14 commutateurs d’équilibrage internes de valeur nominale > 300 mA pour le courant d’équilibrage des cellules, chacun prenant en charge des diagnostics intégrés étendus. Il est possible de connecter jusqu’à 32 dispositifs en guirlande aux fins de gérer 448 cellules et surveiller plus de 100 températures.
Le système d'acquisition de données à 14 canaux MAX17852 d'Analog Devices peut s’éteindre en cas de surcharge thermique en mesurant la température de sa propre puce. Les applications comprennent les piles de batteries haute tension, les véhicules électriques (VE), les véhicules électriques hybrides (VEH), les outils alimentés par batterie, les systèmes de batteries de secours, etc.
Caractéristiques
- AECQ-100 niveau 1 (de -40 à +125 °C)
- Tension de fonctionnement de 65 V
- Fonctionnement à ultra-faible puissance
- Mode veille de 2 mA
- Mode arrêt : 2 μA
- Acquisitions de comparateurs et de CAN redondants
- Acquisition simultanée de la tension des cellules et de la barre omnibus
- 14 canaux de mesure de tensions des cellules
- Précision de 1 mV (3,6 V, +25 °C)
- Précision de 2 mV (5 à +40 °C)
- Précision de 4,5 mV (-40 à +125 °C)
- 14 commutateurs d’équilibrage des cellules
- Courant d'équilibrage programmable par logiciel >300 mA
- Modes de conduite optimisée (AUTOBALSWDIS) et de stationnement équilibrés
- Équilibrage automatisé à l’aide de minuteurs de cellules individuels
- Équilibrage automatisé par tension de cellule
- Mode de décharge d’urgence
- Amplificateur de détection de courant à faible bruit
- Résolution : 5 mA (gain = 256)
- Quatre entrées auxiliaires configurables pour la température, la tension ou le GPIO
- Mesure intégrée de la température de la puce
- Protection thermique automatique
- Alerte de sécurité configurable individuellement
- Défauts de surtension, de sous-température et de sous-tension, de surchauffe
- Alerte d’inadéquation de la cellule
- Prend en charge les exigences ASIL-D pour la tension, la température, le courant, la communication de la cellule
- Interface UART, UART double ou SPI sélectionnable
- Protocole UART pour la gestion de la batterie
- Connexion en guirlande jusqu’à 32 dispositifs
- Isolation capacitive des ports de communication
- Taux de transfert jusqu’à 2 MBd/s (détection automatique)
- Retard de propagation : 1,5 μs (par dispositif)
- Vérification des erreurs de paquets (PEC)
- I2C maître
- Interfaces d’alerte matérielle configurables
- Oscillateur réglé en usine (aucun quartz externe requis)
- ID unique de 32 bits du dispositif
- Boîtier LQFP à 64 broches (10 x 10 mm)

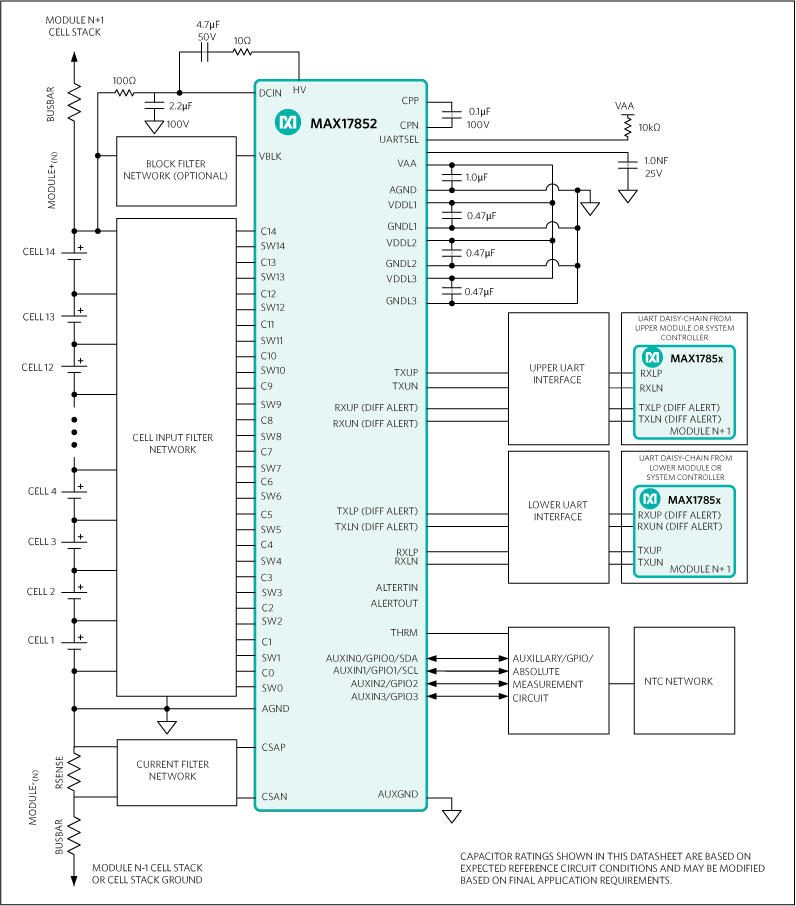

Circuit d'application standard
