Analog Devices Inc. Capteur intelligent haute tension MAX17843

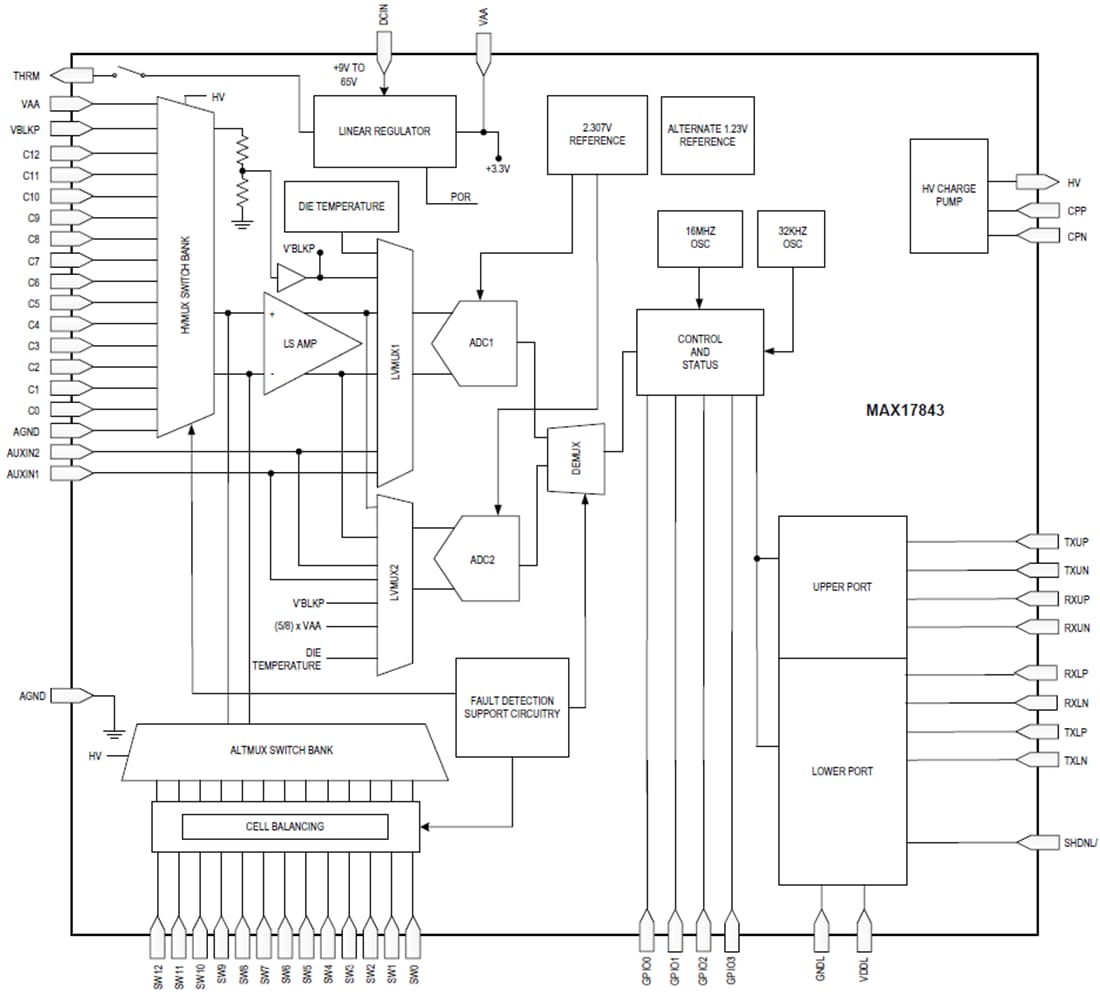

Le frontal analogique combine un système d'acquisition de données de mesure de tension à 12 canaux avec une entrée de banc de commutateurs à haute tension. Toutes les mesures sont effectuées de manière différentielle sur chaque cellule. La plage de mesure à pleine échelle va de 0 à 5,0 V, avec une plage utilisable de 0,2 V à 4,8 V. Un convertisseur A/N à approximations successives (SAR) haut débit est utilisé pour numériser les tensions des cellules à une résolution de 14 bits avec un sur-échantillonnage. Toutes les 12 cellules peuvent être mesurées en moins de 142 µs. Le MAX17843 utilise une approche à 2 balayages pour collecter les mesures des cellules et les corriger en cas d’erreur. Cette approche biphasée offre une excellente précision sur la température et face au bruit extrême dans le système.

Le MAX17843 dispose de deux entrées analogiques auxiliaires qui peuvent être utilisées pour mesurer des composants de thermistance externes. Une thermistance à coefficient de température négatif (CTN) peut être configurée avec les entrées analogiques AUXIN pour surveiller avec précision la température du module ou de la cellule de batterie. Un détecteur de surcharge thermique désactive le régulateur linéaire du MAX17843 pour protéger le CI et une mesure de la température de la puce est également disponible.
