Analog Devices Inc. Régulateur abaisseur CC-CC standard MAX17783CATB+
Le régulateur abaisseur CC-CC MAX17783CATB+ standard d'Analog Devices fait partie de la série Himalaya, qui comprend des circuits intégrés régulateurs de tension, des modules d'alimentation et des chargeurs. Ces dispositifs permettent des solutions d’alimentation électrique plus froides, plus petites et plus simples. Le MAX17783C est un dispositif haute efficacité, haute tension avec un MOSFET intégré côté haut. Le MOSFET fonctionne sur une large plage de tension d'entrée allant de 4,5 V à 60 V. Il peut délivrer un courant jusqu'à 2,5 A et générer des tensions de sortie de 0,9V à 90 % de VIN. L'appareil est doté d'une compensation interne.
Caractéristiques
- Réduit les composants externes et le coût total
- Composants de la compensation interne
- Condensateurs tout céramique, encombrement compact
- Réduit le nombre de régulateurs CC-CC en stock
- Large plage de tension d'entrée 4,5 V à 60 V
- Plage de sortie réglable de 0,9 V à 90 % de VIN
- Fournit jusqu'à 2,5 A sur la plage de température
- Fréquence réglable de 400 kHz à 2,2 MHz avec synchronisation d'horloge externe
- Réduction de la dissipation d'énergie
- 90,4 % efficacité maximale
- 3,01 μA courant d'arrêt
- mode Low IQ (faible consommation) pour une efficacité améliorée en charge légère
- Fonctionnement fiable dans les environnements industriels hostiles
- Protection contre la surcharge en mode de ratés
- Démarrage réglable et monotone avec une tension de sortie pré-biaisée
- Surveillance de la tension de sortie intégrée avec RESET
- Seuil EN/UVLO programmable
- Protection contre la surchauffe
- Large plage de températures ambiantes de fonctionnement de -40 °C à +125 °C
- Plage de température de jonction de -40 °C à +150 °C
Applications
- Distribution d'alimentation industrielle et commerciale
- Point de charge à usage général
- Régulation de l’alimentation distribuée
- Alimentations de la station de base
- Régulation de transformateurs muraux
- Systèmes monocarte, haute tension
- Boîtiers décodeurs
- Alimentations électriques audio
- Écrans LED

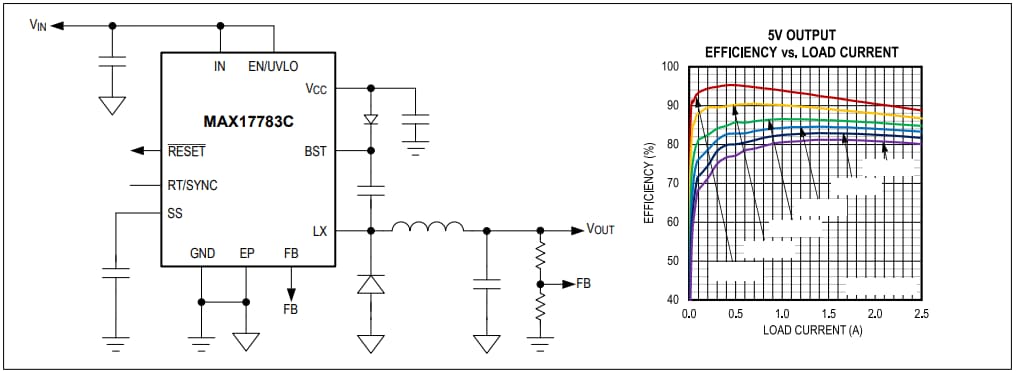

circuit d'application simplifié
Carte d'évaluation
Analog Devices Inc. Carte d'évaluation MAX17783
Utilisée pour évaluer le convertisseur CC-CC abaisseur Himalaya à haute efficacité et haute tension MAX17783C.
Publié le: 2020-09-15
| Mis à jour le: 2024-07-02
