Analog Devices / Maxim Integrated Kit d’évaluation MAX17703

Le kit d’évaluation MAX17703 d'Analog Devices permet aux utilisateurs d’évaluer le contrôleur du chargeur abaisseur Li-ion CC-CC Himalaya à haut rendement et haute tension MAX17703. Le kit d’évaluation MAX17703 charge la batterie dans des états de courant constant (CC) et de tension constante (CV) et se termine dans un état de charge de rechargement une fois que le minuteur du potentiomètre est épuisé. Le kit d’évaluation MAX17703 est conçu pour charger la batterie Li-ion avec un courant de charge en mode CC de 10 A (ICHGMAX) et une tension en mode CV de 4,2 V (VOUT) à partir d’une alimentation d’entrée de 8,5 à 60 V.

Le kit d’évaluation MAX17703 d'Analog Devices est optimisé pour une application d’entrée nominale de 24 V. La fréquence de commutation du kit est réglée à 350 kHz (fSW) pour un excellent rendement et une excellente taille de composants. Le kit d’évaluation dispose d’un minuteur de sécurité (TMR) pour définir le temps de charge maximal autorisé en mode CC et en mode CV. Le kit d’évaluation offre également une détection de la température de la batterie et se charge uniquement lorsque la température est dans la plage de températures de charge autorisées.

Caractéristiques

  • Fonctionne à partir d’une alimentation d’entrée de 8,5 à 60 V
  • Courant de charge en mode CC de 10 A
  • Tension de charge en mode CV de 4,2 V
  • Fréquence de commutation de 350 kHz
  • Seuil UVLO programmable par résistance (EN/UVLO)
  • Protection contre les courts-circuits d’entrée
  • Détection de batterie profondément déchargée de 3 V
  • Minuterie de sécurité de 10,  heures programmée par condensateur
  • Terminaison de charge sur détection de batterie complète avec seuil de courant de potentiomètre et minuteur de potentiomètre
  • Limite de surintensité cycle par cycle
  • Synchronisation de l’horloge externe (RT/SYNC)
  • Indicateurs d’état du chargeur (FLG1, FLG2)
  • Surveillance du courant de charge (ISMON)
  • Détection de la température de la batterie et charge dans la plage des températures de fonctionnement +5 à +45 °C
  • Protection contre la surchauffe du CI
  • Conforme à la norme CISPR 32 (EN55032), classe B, relative aux émissions conduites et rayonnées
  • Disposition de la carte PCB fiable
  • Totalement assemblé et testé

Équipement nécessaire

  • MAX17703EVKITA#
  • Alimentation d’entrée CC 60 V, 10 A
  • Quatre voltmètres numériques (DVM)
  • Batterie Li-ion 4,2 V, 45 Ahr avec résistance de charge de 15 mΩ (ou) alimentation 25 A CC (PS2) et charge électronique 12 A CC (LOAD)

Produits associés

Analog Devices / Maxim Integrated Contrôleur de chargeur de batterie Li-Ion MAX17703

Un chargeur de batterie Li-Ion Himalaya à haut rendement, haute tension, synchrone et abaisseur.

Learn Moreà propos de Analog Devices / Maxim Integrated Contrôleur de chargeur de batterie Li-Ion MAX17703 View Productslié à Analog Devices / Maxim Integrated Contrôleur de chargeur de batterie Li-Ion MAX17703

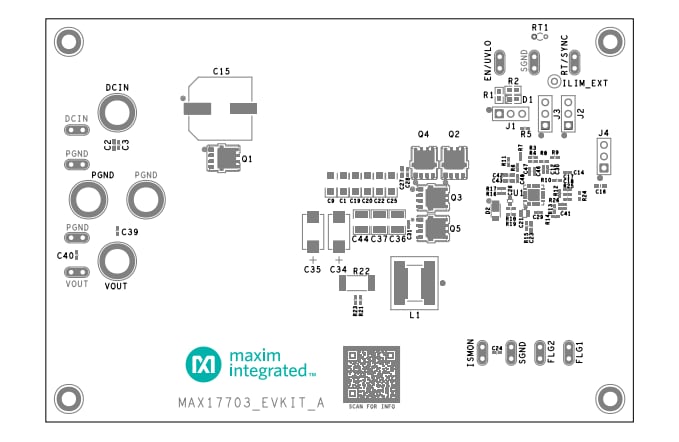

Configuration du circuit imprimé
