Analog Devices / Maxim Integrated Kits d’évaluation MAX17644
Les kits d’évaluation MAX17644 d'Analog Devices Inc. offrent des conceptions éprouvées pour l’évaluation des convertisseurs CC-CC synchrones Himalaya à haut rendement et haute tension MAX17644A, MAX17644B et MAX17644C. Les kits d’évaluation MAX17644 d'ADI sont conçus pour démontrer les performances optimales et la taille des composants.
Le kit d’évaluation MAX17644AEVKIT# fournit jusqu’à 2,7 A, avec une sortie fixe de 3,3 V (VOUT1). Le kit d’évaluation est configuré pour fonctionner à une fréquence de commutation de 500 kHz (FSW1) sur une plage de tensions d’entrée de 4,5 à 36 V.
Le kit d’évaluation MAX17644BEVKIT# fournit jusqu’à 2,7 A avec une sortie fixe de 5 V (VOUT2). Le kit d’évaluation est configuré pour fonctionner à une fréquence de commutation de 500 kHz (FSW2) sur une plage de tensions d’entrée de 6,5 à 36 V.
Le kit d’évaluation MAX17644C5EVKIT# fournit jusqu’à 2,7 A avec une sortie configurée de 5 V (VOUT3). Le kit d’évaluation est également configuré pour fonctionner à une fréquence de commutation de 500 kHz (FSW3) sur une plage de tensions d’entrée de 6,5 à 36 V.
Les kits d’évaluation offrent des capacités permettant d’activer ou de désactiver les paramètres et sélectionner les modes de fonctionnement (Modulation de largeur d’impulsion / modulation de fréquence d’impulsion / mode de conduction discontinue [PWM/PFM/DCM]). Les kits disposent d’un verrouillage de sous-tension d’entrée programmable (UVLO), d’un démarrage progressif réglable, d’un signal de réinitialisation à drain ouvert et d’une synchronisation d’horloge externe.
Les kits d’évaluation MAX17644 fournissent également un bon exemple de disposition, optimisé pour des performances EMI conduites, rayonnées et thermiques.
Caractéristiques
- Large plage de tensions d’entrée de 4,5 à 36 V
- Le MAX17644AEVKIT# offre un rendement élevé de 87,28 % (VIN1 = 24 V, VOUT1 = 3,3 V, IOUT1 = 2,7 A)
- Le MAX17644BEVKIT# offre un rendement élevé de 90,77 % (VIN2 = 24 V, VOUT2 = 5 V, IOUT2 = 2,7 A)
- Le MAX17644C5EVKIT# offre un rendement élevé de 90,77 % (VIN3 = 24 V, VOUT3 = 5 V, IOUT3 = 2,7 A)
- Entrée d’activation/UVLO, seuil UVLO programmable par résistance
- Modes de fonctionnement PWM, PFM et DCM sélectionnables
- Délai de démarrage progressif réglable
- Sorties RESET, avec résistance d'excursion vers les VCC respectifs
- Possibilité de synchroniser les convertisseurs à une source d’horloge externe
- Protection contre les surintensités et les surchauffes
- Disposition de la carte PCB fiable
- Totalement assemblé et testé
- Conforme à la norme CISPR32 (EN55032), classe B, relative aux émissions conduites et rayonnées
Équipement nécessaire
- MAX17644AEVKIT#, MAX17644BEVKIT#, MAX17644C5EVKIT#
- Alimentation 36 V, 3 A
- Charge capable de consommer 2,7 A à 3,3 et 5 V.
- Deux multimètres numériques (DMM)
Produits associés
Analog Devices / Maxim Integrated Convertisseurs CC-CC uSLIC™ Himalaya MAX17644
Un convertisseur CC-CC abaisseur synchrone Himalaya à haut rendement et haute tension avec MOSFET intégrés.

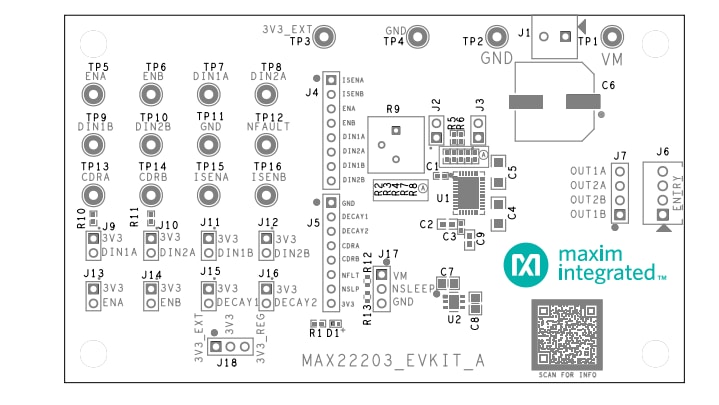

Configuration du circuit imprimé
