Analog Devices / Maxim Integrated Kits d'évaluation MAX17640A, MAX17640B et MAX17640C
Les kits d’évaluation MAX17640A, MAX17640B et MAX17640C d'Analog Devices Inc. fournissent des conceptions éprouvées aux fins d’évaluer les performances des convertisseurs CC-CC abaisseurs synchrones haute tension et haut rendement MAX17640A, MAX17640B et MAX17640C. Les convertisseurs CC-CC abaisseurs MAX17640 d'ADI sont des convertisseurs CC-CC synchrones Himalaya à haut rendement et haute tension avec des MOSFET intégrés fonctionnant sur une large plage de tensions d’entrée de 4,5 V à 60 V.
Les kits d’évaluation MAX17640A, MAX17640B et MAX17640C d'ADI disposent d’un verrouillage de sous-tension d’entrée réglable, d’une réinitialisation à drain ouvert, d’une protection contre les surintensités, d’un mode de fonctionnement sélectionnable et d’une coupure thermique.
Caractéristiques
- Fonctionnent avec une alimentation d’entrée jusqu’à 60 V
- Circuits d’application fixes de 5 et 3,3 V, réglables de 12 V
- Courant de charge jusqu’à 400 mA
- Fréquence de commutation fixe de 500 kHz
- Entrée d’activation/UVLO, seuil UVLO programmable par résistance
- Modes de fonctionnement PWM (Modulation de largeur d’impulsion) et PFM sélectionnables
- Sortie RESET à drain ouvert
- Protection contre les surintensités et les surchauffes
- Disposition de la carte PCB fiable
- Totalement assemblé et testé
- Conforme à la norme CISPR32 (EN55032), classe B, relative aux émissions conduites et rayonnées
Équipement nécessaire
- Une seule alimentation CC de 60 V, 400 mA
- Multimètres numériques (DMM)
- Résistances de charge capables de dissiper jusqu’à 400 mA (8,25 Ω pour le MAX17640A, 12,5 Ω pour le MAX17640B et 30 Ω pour le MAX17640C)

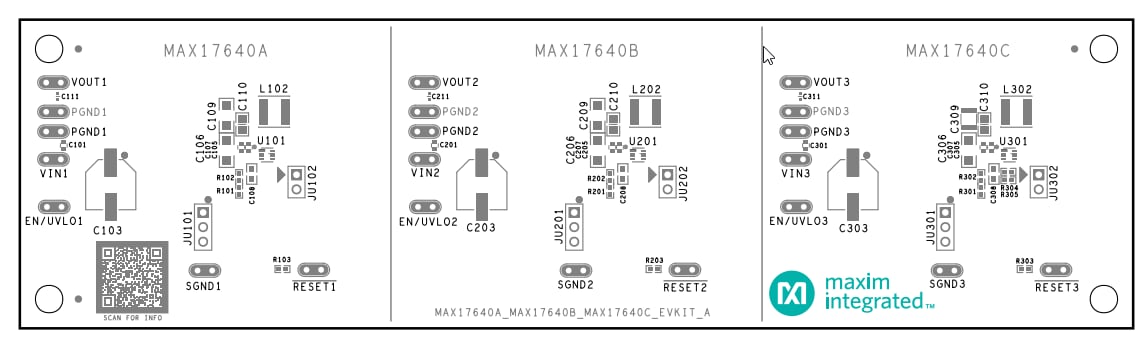

Schémas de disposition de la PCB
