Convertisseur CC-CC MAX17532 Maxim

Convertisseur CC-CC MAX17532 Maxim

Les convertisseurs CC-CC MAX17532 de Maxim constituent des convertisseurs abaisseurs synchrone à haut rendement et haute tension. Le MAX17532 est doté de MOSFET intégrés qui fonctionnent à partir d'une entrée de 4 V à 42 V. Le MAX17532 produit jusqu'à 100 mA de courant et une tension de sortie de 0,8 V jusqu'à 0,9 x VIN. La tension de rétroaction est précise à ±1,75 % de -40 à +125 °C. Le MAX17532 utilise un contrôle du mode courant de crête et peut fonctionner en mode à modulation de largeur d'impulsion (MLI) ou de fréquence d'impulsion.

Caractéristiques
  • Réduit les composants externes et le coût total
    • Aucune diode Schottky synchrone
    • Compensation interne pour toute tension de sortie
    • Démarrage progressif intégré
    • Condensateurs tout céramique, encombrement compact
  • Réduit le nombre de régulateurs CC-CC en stock
    • Large entrée de 4,5 V à 42 V
    • Option de réglage de la sortie de 0,8 V à 0,9 x VIN
    • Fréquence de commutation réglable de 100 kHz à 2,2 MHz avec synchronisation externe

  • Réduction de la dissipation d’énergie
    • Courant de repos 22 µA
    • Rendement maximal > 90 %
    • MFP permettant un rendement amélioré à faible charge
    • Courant d'arrêt : 1,2 µA
  • Fonctionnement fiable en environnements hostiles
    • Protection par limitation de courant de crête
    • Surveillance de tension de sortie intégrée actif bas RESET
    • Seuil EN/UVLO programmable
    • Démarrage monotone vers charge prépolarisée
    • Protection contre la surchauffe
    • Fonctionnement : -40 °C à +125 °C

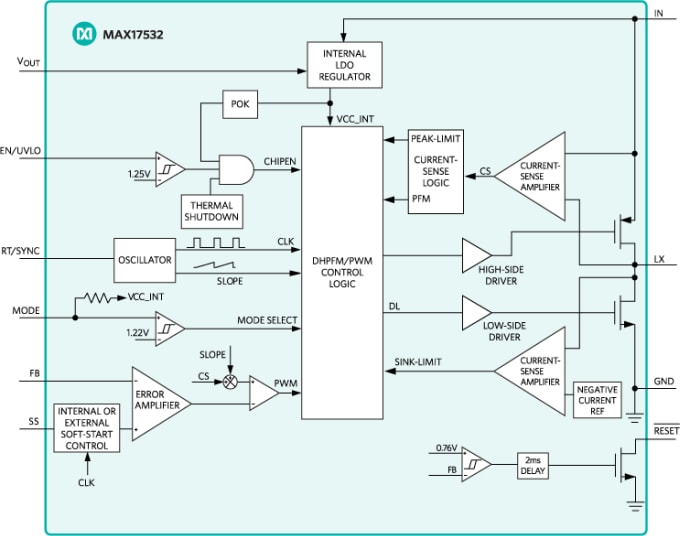

Schéma de principe

Schéma de principe
