Analog Devices Inc. Kit d'évaluation MAX16984AEVKIT
Le kit d'évaluation MAX16984AEVKIT d'Analog Devices Inc. est configuré pour évaluer le fonctionnement du convertisseur CC-CC abaisseur automobile à courant élevé et haut rendement MAX16984A avec un contrôleur USB Type-A intégré. Le MAX16984A comprend des commutateurs de protection USB 2.0 D+/D à largeur de bande de 1 GHz qui fournissent une protection contre les DES et les courts-circuits à la batterie pour les émetteurs-récepteurs basse tension.
Caractéristiques
- Modes de détection de charge configurables
- CDP BC1.2 USB-IF, DCP
- Apple 2.4A
- Samsung 2.0A
- Spécification de charge Chine YD/T 1591-2009
- Réglage automatique USB de la tension par convertisseur CC-CC intégré (310 kHz à 2,2 MHz)
- Configuration de la carte PCB éprouvée
- Totalement assemblée et testée
Applications
- Radio et navigation automobiles
- Port USB pour applications hôte et concentrateur
- Connectivité automobile
- Télématique
- Chargeur d'alimentation USB dédié
Équipement nécessaire
- Kit EV MAX16984A
- Câble rallonge USB-A de 2 m (inclus dans le kit EV)
- Résistance 1,6 Ω 20 W (incluse dans le kit EV) ou charge électronique
- Fiche USB Type-A (incluse dans le kit EV)
- Alimentation CC 14 V/2 A ou batterie de voiture (VBAT)
- Voltmètre numérique (VMN)
- Clé USB Type-A

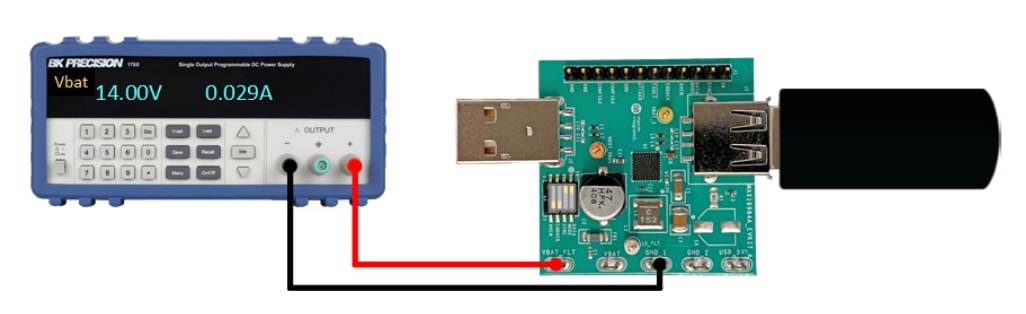

Montage
Produits associés
Analog Devices Inc. Convertisseurs Buck automobiles MAX16984A
Combine un convertisseur 5 V, un émulateur adaptateur et des commutateurs de protection USB pour les applications automobiles.
